AgieCharmilles CUT S 400 Dedicated

Un’esclusiva soluzione per le lavorazioni ad abete che agevola la produzione
Grazie a una precisione e una flessibilità senza pari nella produzione di dischi per turbine di varie forme e dimensioni, la serie CUT S 400 Dedicated rappresenta un salto di qualità nella produzione di precisione per i settori aerospaziale e dell’energia. La sua tecnologia all’avanguardia consente di soddisfare la crescente domanda del mercato di dischi per turbine di maggiori dimensioni. Questa soluzione è pronta per l’automazione dei processi e mette a disposizione una completa serie di funzionalità sofisticate, come il sistema di rilevamento e la protezione anticollisione di nuova generazione, progettata per assistere gli utenti durante la preparazione delle lavorazioni. Innovazioni integrate come l’IPG (Intelligent Power Generator), le testine stampate in 3D, le tecnologie eTracking ed Spark Track rendono questa macchina la soluzione di elettroerosione a filo più rivoluzionaria sul mercato.

Please accept all cookies to view the external content.

Tracciabilità

L’eTracking è una soluzione software completa che monitora in tempo reale lo stato della macchina e l’avanzamento e la tracciabilità della lavorazione, con azioni come le notifiche via e-mail o l’arresto della macchina. I dati archiviati localmente consentono di estrarre facilmente le informazioni per report dedicati. L’eTracking garantisce la conformità a NADCAP, con conseguente risparmio di tempo e costi per le ispezioni di produzione.

Facilità di manutenzione e accesso

La manutenzione della serie CUT S è estremamente facile. Progettata tenendo conto dell’accessibilità, consente una pulizia e una manutenzione rapide e semplici. L’approccio facile per l’utente assicura che la macchina rimanga in condizioni ottimali, riducendo tempi di fermo e costi di manutenzione.

Predisposizione per l’automazione

Dotata di una bobina con fino a 45 kg di filo, sei filtri ad alta efficienza e predisposizione per l’automazione integrata, la serie CUT S Dedicated assicura precisione, produttività ed efficienza nella produzione non presidiata.

Concentrazione sulle prestazioni ed efficienza energetica

Con una riduzione del consumo energetico giornaliero pari al 28% rispetto alla generazione precedente, le nostre nuove macchine per l’elettroerosione a filo sono pronte per il futuro. Questa ottimizzazione è resa possibile dal miglioramento del quadro elettrico e dalla tecnologia di taglio EDM di ultima generazione, nonché dalle nuove pompe di iniezione durante il funzionamento.

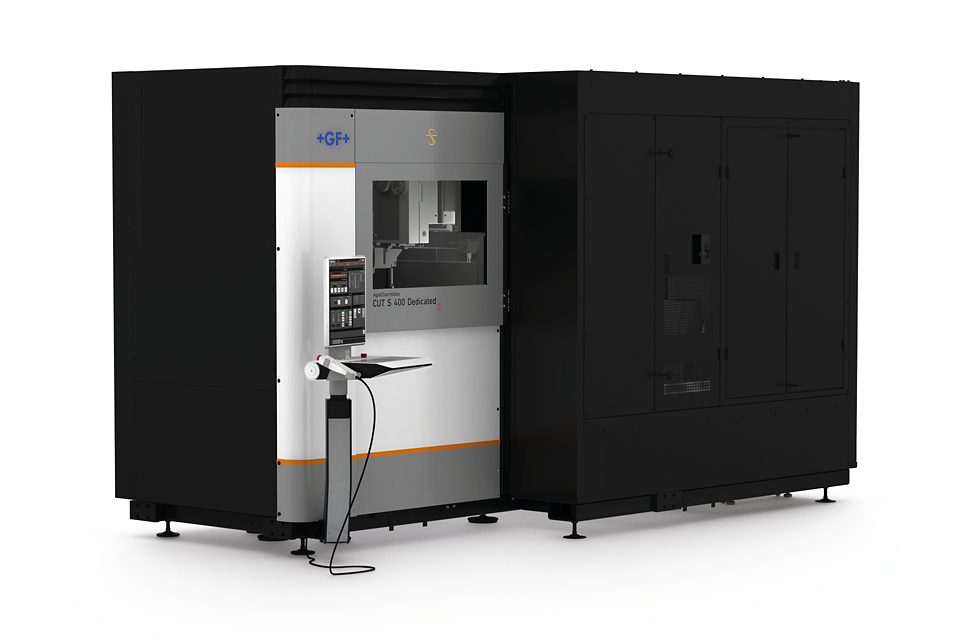

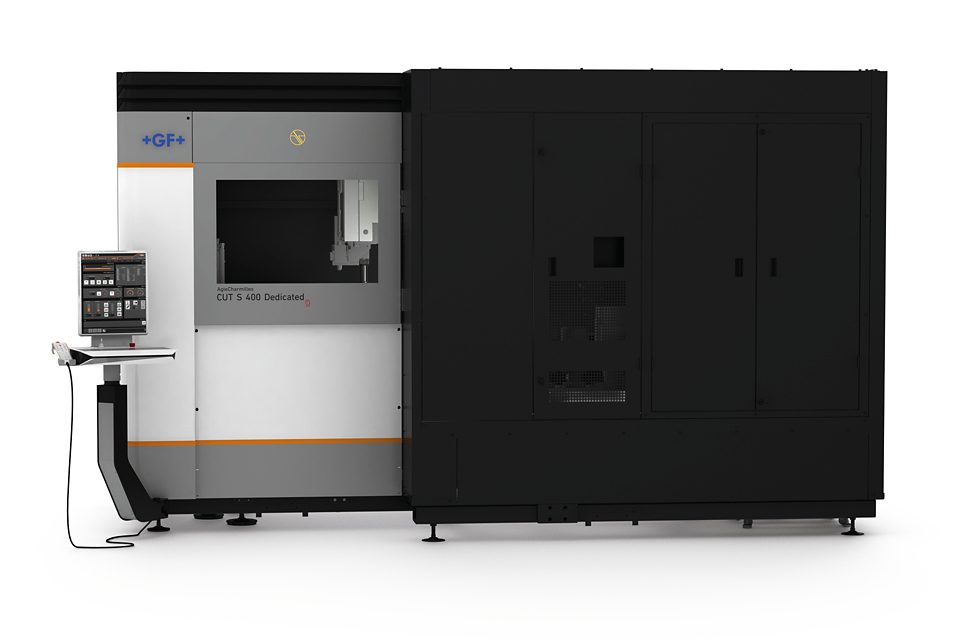

CUT S 400 Dedicated

Please accept all cookies to view the external content.

AgieCharmilles CUT S 400 Dedicated
AgieCharmilles CUT S 400 Dedicated
1/

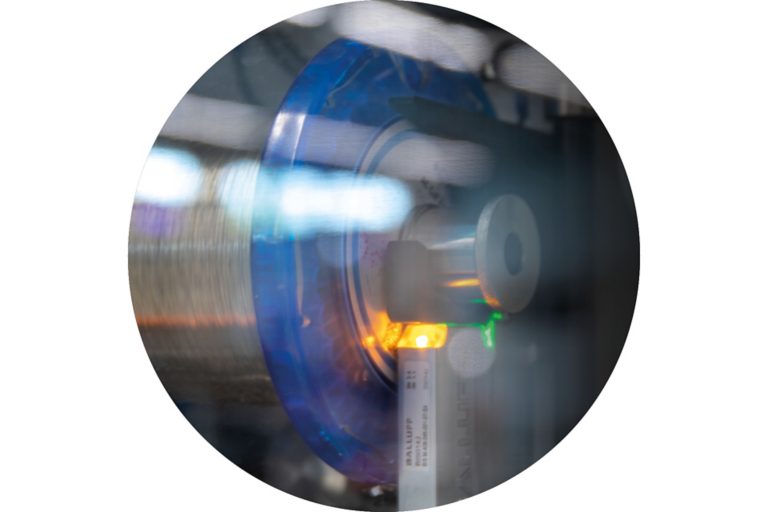

Materiali di consumo intelligenti

Le bobine SMART wire sono dotate di chip RFID (Radio Frequency Identification) per memorizzare le caratteristiche del filo e i dati relativi alla tracciabilità. La macchina CUT S 400 Dedicated è dotata di questa funzione che la rende davvero una soluzione intelligente. Migliorate il vostro processo produttivo e ottenete la completa tracciabilità.

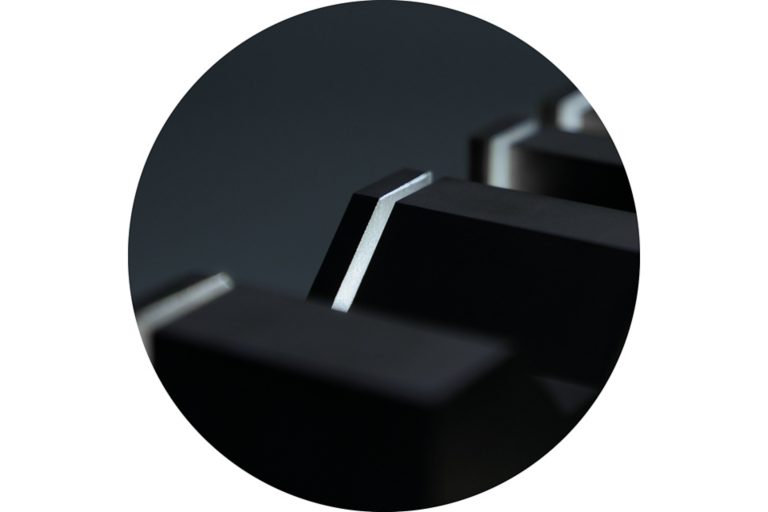

Spark Track

Regolate l’energia della scintilla in tempo reale con la funzione Spark Track, per evitare la rottura del filo e mantenere una velocità di taglio ottimale. In definitiva : migliora l’efficienza dei vostri processi.

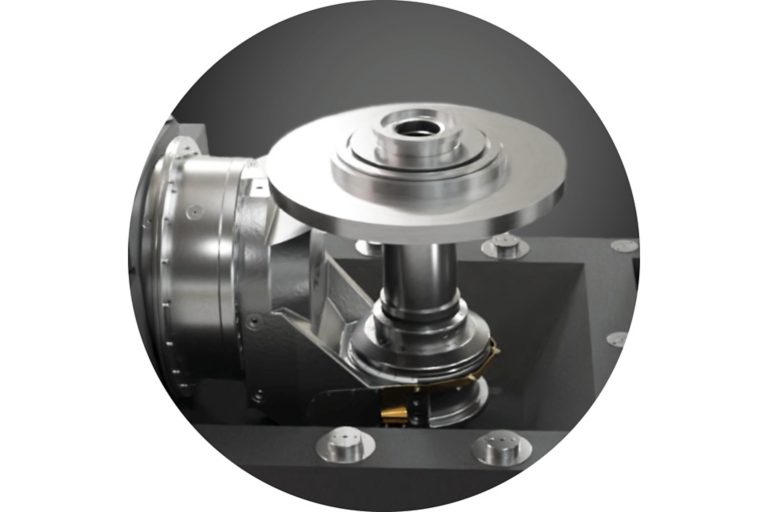

La flessibilità incontra la rigidità

Provate la precisione e la stabilità senza pari garantite dal nostro nuovo asse rotante e inclinabile completamente integrato, la soluzione definitiva per lavorazioni accurate e rigide di componenti leggeri e pesanti, che garantisce una flessibilità ottimale per i dischi per turbine di ogni forma e dimensione.

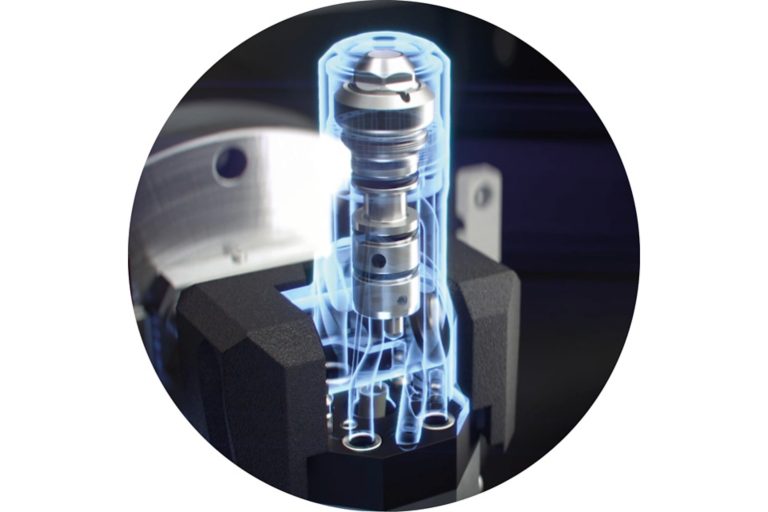

Teste rivoluzionarie

Scoprite il futuro dell’ingegneria di precisione con le nostre nuove testine compatte e rigide, realizzate mediante produzione additiva, che garantiscono l’accuratezza dei contorni di forme complesse, prestazioni di lavaggio ottimizzate e un design innovativo della cartuccia per una sostituzione rapida e semplice delle guide.

Osservate la CUT S 400 Dedicated all’opera!

Please accept all cookies to view the youtube video content.

Applicazioni

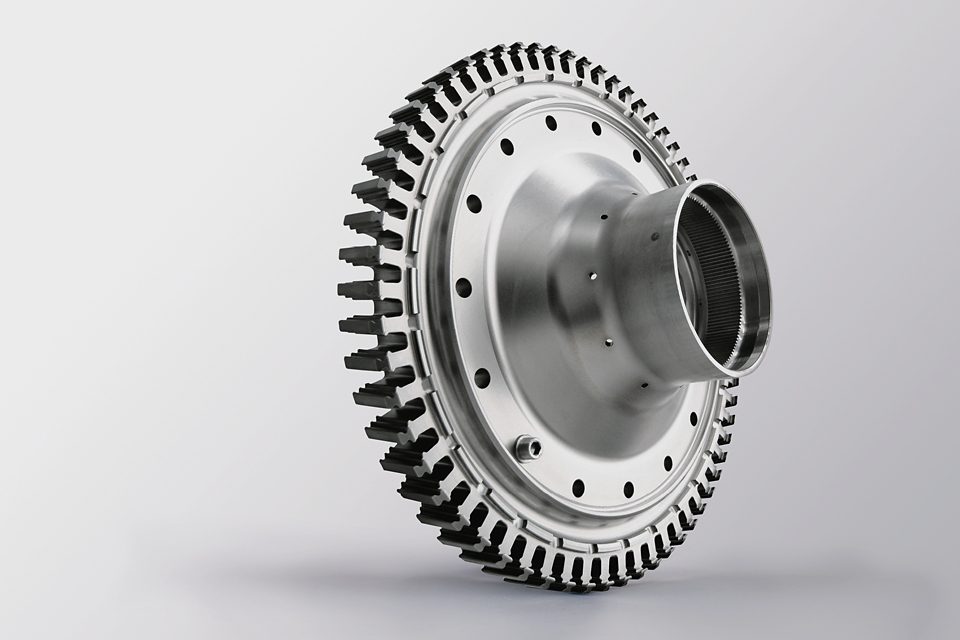

Disco ad abete

Superamento delle sfide industriali

La lavorazione dei profili ad abete nei dischi per turbine mediante alesaggio è impegnativa a causa dell’approvvigionamento e del costo degli utensili, dei requisiti di spazio e della carenza di personale specializzato. L’elettroerosione a filo supera queste sfide: gli utensili sono sostituiti da fili sempre nuovi e perfetti per profili di alta precisione.

Specifiche

CUT S 400 Dedicated
Main specifications
Main specifications
Travel X, Y, Z 400 x 315 x 256 mm
15.75 x 12.40 x 10.07 in
Travel U, V U: 500 mm, V: 350 mm
U: 19.69 in, V: 13.78 in
Min. surface roughness RA
 Steel: 0.08 µm
Steel: 3.2 μ-inch RMS
Max. taper angle / height ± 30°/250 mm
± 30°/9.84 in
Max. workpiece dimensions Ø 680 mm
Ø 26.77 in
Max. workpiece weight 300 kg (piece + equipment)
661 lbs (piece + equipment)
Wire diameters Ø 0.15 - 0.30 mm
Ø 0.006 - 0.012 in
Max. wire spool weight Up to 45 kg / 99 lbs
Dimensions of complete equipment * 4024 x 2308 x 2465 mm
158.43 x 90.9 x 97.05 in

* Larghezza x profondità x altezza
