Mikron MILL serii X U

Precyzja i jakość produkcji
Produkcja części o najwyższej wydajności i jakości – gama maszyn MILL serii X U oferuje wydajność i wysoką dynamikę, aby przyspieszyć proces. Dzięki zoptymalizowanemu systemowi zarządzania termicznego i możliwości integracji automatyki, gama maszyn MILL X U jest idealnym rozwiązaniem dla klientów, którzy chcą zoptymalizować swoje procesy.

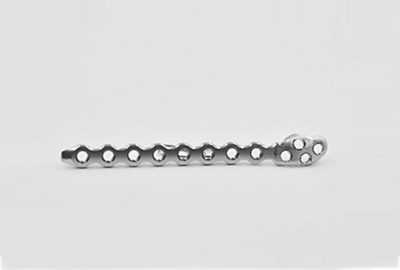

Złożone części w doskonałym stanie

Sprostaj wyzwaniom związanymi z szeroką gamą zastosowań i krótkoterminowymi wymaganiami rynkowymi. Przejdź od obróbki półfabrykatu do gotowej części na najmniejszej powierzchni dzięki elastycznej maszynie 5-osiowej i produkcji części na jednej maszynie, w ramach jednego mocowania.

Spełnij wymagania rynku w dowolnym momencie, na czas

Elastyczna produkcja w trybie 24/7, która pozwala zawsze być w stanie spełnić pilne prośby klientów. Zmiana z produkcji wsadowej na ekspresowe zadanie w ciągu kilku minut.

Szybko przejdź od zamówienia do gotowej części

Najszybsze 5–osiowe rozwiązanie precyzyjne HSM ze zoptymalizowaną konstrukcją do automatyzacji, zapewniające niezawodny system do obróbki 5-osiowej w trybie 24/7.

MILL X 400 U – MILL X 600 U

Please accept all cookies to view the external content.

Frezarka – 5-osiowa – Mikron MILL serii X U MILL X 400 U
Frezarka – 5-osiowa – Mikron MILL serii X U MILL X 600 U
1/

100% precyzji zawsze na czas oraz obróbka

Dzięki systemowi AMC (automatycznej kalibracji maszyny) w standardzie geometria maszyny może zostać skalibrowana w dowolnym momencie w ciągu kilku minut przez każdego operatora. Doskonałe chłodzenie wszystkich elementów maszyny zapewni stabilność obróbki.

+ 45% zmniejszenie dryfu punktu środkowego narzędzia

Technologia Ambient Robust umożliwia stałą stabilizację temperatury korpusu maszyny. Minimalny ruch geometrii maszyny skutkuje najniższym możliwym do uzyskania przesunięciem punktu środkowego narzędzia.

Prędkość większa o 40% dla większej konkurencyjności

Mocne silniki liniowe osiągające prędkość do 100 m/min pozwalają wyprzedzić konkurencję. Zobacz, jak koszt w przeliczeniu na część spada dzięki wyższej dynamice maszyny.

Całodobowa, nadająca się do pełnego rozliczenia autonomia

Zintegrowany system automatyzacji GF Machining Solutions oznacza zmieniacz palet o niezwykle kompaktowych wymiarach. Możliwość podłączenia systemów automatyzacji innych firm za pomocą interfejsu robotycznego. W przypadku korzystania z systemów automatyzacji obszar roboczy jest dostępny w każdym momencie.

Automatyzacja w standardzie – MILL X U – Frezarki GF Machining Solutions

Automatyzacja w standardzie

Automatyzacja paletowa jest jednym z najlepszych sposobów na skrócenie czasu konfiguracji i maksymalizację wykorzystania wrzeciona – i jest standardowo dostępna w maszynach MILL serii X U. Niezależnie od tego, czy chodzi o produkcję serii prowadzoną bez udziału człowieka, czy też o szereg różnych części, jest to idealne rozwiązanie dla każdego zakładu, który szuka najwyższego poziomu wydajności. Maszyna jest również wyposażona w standaryzowany interfejs robota, który pozwala na podłączenie jednej maszyny MILL X U.

Produkcja złożonych części, udoskonalona – MILL X U – Frezarki – GF Machining Solutions

Produkcja złożonych części, udoskonalona

Maszyny MILL serii X U zostały zaprojektowane, aby umożliwić producentom osiąganie nowych poziomów prędkości i produktywności. Oferują również wrzeciona o bardzo dużej prędkości, zintegrowaną automatyzację i inteligentne moduły maszyn, które mają na celu minimalizację czasu bez skrawania i maksymalizację produktywności operatora. Doskonałe wykończenie powierzchni pomaga wyeliminować operacje przetwarzania końcowego, a gdy operatorzy muszą interweniować, ergonomiczna konstrukcja ułatwia im dostęp.

Dane techniczne

MILL X 400 U
Main specifications
Main specifications
Travel X,Y,Z
 500 x 240 x 360 mm
19.68 x 17.72 x 14.17 in
Swiveling axis +110°/-110°
Rotary axis n x 360°
Rapid traverse X,Y,Z 61 m/min (MILL S)
2.4 in/min
100 m/min (MILL X)
3.94 in/min
Rapid traverse: Swiveling / Rotating 165 / 250 rpm
Working spindle (40% ED, S6) 30,000 (HSK-E40) / 13.5 / 8.8 rpm/kW/Nm
42,000 (HSK-E40) / 13.5 / 8.8 rpm/kW/Nm
Pallet/clamping surface MacroMagnum 156
ITS 148
Max. load (incl. pallet) 25 kg
55 lbs
Tool magazine (incl. pallet) 18/36/68/168 (HSK-E40)
Machine weight 7,000 kg
15,432 lbs
Control unit TNC 640 (Heidenhain)

MILL X 600 U
Main specifications
Main specifications
Travel X,Y,Z
 800 x 600 x 500 mm
31.5 x 23.62 x 19.68 in
Swiveling axis +30°/-110°
Rotary axis n x 360°
Rapid traverse X,Y,Z 61 m/min (MILL S)
2.4 in/min
100 m/min (MILL X)
3.94 in/min
Rapid traverse: Swiveling / Rotating 60 / 150 rpm
Working spindle (40% ED, S6) 42,000 (HSK-E40) / 13.5 / 8.8 rpm/kW/Nm
36,000 (HSK-E40) / 33 / 21 rpm/kW/Nm
Pallet/clamping surface Dynafix 280 x 280/350 x 350
UPC 320 x 320
Max. load (incl. pallet) 120 kg
264 lbs
Tool magazine (incl. pallet) 18/36/68/168 (HSK-E40)
15/30/60/120/170/220 (HSK-E50)
Machine weight 9,900 kg
21,825 lbs
Control unit TNC 640 (Heidenhain)

Obejrzyj nasze filmy

Please accept all cookies to view the youtube video content.

Pobierz broszurę
