Série Mikron MILL S/X U

Usinagem dinâmica e precisa para acabamentos perfeitos
Obtenha alta dinâmica, precisão e acabamento superficial na produção de moldes e peças com a mais alta produtividade na máquina compacta mais icônica. Com o sistema de gerenciamento térmico otimizado e a possibilidade de facilmente integrar a automação, a série Mikron MILL S/X U é a solução perfeita para o cliente que procura otimizar os processos.

Dinâmica

Atenda à crescente complexidade, precisão e tempo com uma estratégia de cinco eixos. Obtenha a combinação ideal de eixos lineares, rotativos e giratórios e reduza o seu tempo de produção com a fresagem direta em uma operação de fixação como substituta de outras etapas do processo. Beneficie da perfeita qualidade da superfície e precisão devido à produção de fixação única e à cinemática de cinco eixos perfeitamente alinhada.

Precisão e alta qualidade de superfície

O projeto perfeito da máquina com os mais altos requisitos mecânicos fornece a base para alta qualidade de superfície e repetibilidade. Os confiáveis motores lineares e de eixo Step-Tec em combinação com a tecnologia “Ambient Robust” sempre garantem alta qualidade de superfície para peças. Domine os desafios de uma ampla gama de aplicações e exigências de mercado de curto prazo, mantendo alta precisão.

Design e ergonomia icônicos

A série Mikron MILL S/X U é muito conhecida no mercado por sua ergonomia ideal e adequação nas fábricas dos clientes. O design ideal da máquina permite a perfeita acessibilidade e configuração da máquina. Aumente o seu retorno sobre o investimento (ROI) por meio de uma perfeita conectividade e escalabilidade entre robô e máquina.

MILL S/X 400 U – MILL S/X 600 U – MILL S 200 U

Please accept all cookies to view the external content.

Milling machine - 5 axis - Mikron MILL S/X U series MILL S/X 400 U
Milling machine - 5 axis - Mikron MILL S/X U series MILL S/X 600 U
Milling machine - 5 axis - Mikron MILL S 200 U MILL S 200 U
Milling machine - 5 axis - Mikron MILL S 200 U MILL S 200 U
1/

100% de precisão no tempo e no processo

Com a AMC (Calibração Automática da Máquina) como padrão, a geometria da máquina pode ser calibrada a qualquer momento em poucos minutos por qualquer operador. O potente resfriamento de todos os componentes da máquina manterá seu processo estável.

+45% de redução do desvio do ponto central da ferramenta

A tecnologia “Ambient Robust” permite uma estabilização constante da temperatura da estrutura da máquina. O movimento mínimo da geometria da máquina resultará no menor desvio possível do ponto central da ferramenta.

Velocidade 40% maior para mais competitividade

Os motores lineares robustos, capazes de atingir uma velocidade de até 100m/min, posicionam você à frente da concorrência. Reduza o custo por peça graças à maior dinâmica da máquina.

Autonomia faturável 24 horas

Descubra a automação integrada com o trocador de paletes mais compacto da GF Machining Solutions. Esta solução é preparada para automação de terceiros com interface de robô. Mesmo com a automação, o acesso à área de trabalho é sempre garantido.

Aplicações

A automação é um item padrão - MILL S/X U - Máquinas de fresamento GF Machining Solutions

A automação é um item padrão

A automação paletizada é uma das melhores maneiras de reduzir os tempos de configuração e maximizar a utilização de fusos – e é um item padrão nas máquinas da série MILL S/X U. Seja a produção em série não tripulada ou uma gama de peças diferentes, esta série é ideal para qualquer oficina que esteja procurando o mais alto nível de rendimento. A máquina também conta com uma interface de robô padronizada para integrar a máquina MILL S/X U independente.

Produção aperfeiçoada de peças complexas - MILL S/X U - Máquinas de fresamento - GF Machining Solutions

Produção de peças complexas, aperfeiçoada

Projetada para permitir que os fabricantes atinjam novos níveis de velocidade e produtividade, a série MILL S/X U também oferece fusos de altíssima velocidade, automação integrada e módulos de máquinas inteligentes que visam a minimizar o tempo sem corte e maximizar a produtividade do operador. Excelentes acabamentos de superfície ajudam a eliminar operações de pós-processamento e, quando os operadores precisam intervir, o projeto ergonômico simplifica o acesso.

Acabamento brilhante da superfície e fases específicas

Acabamento brilhante da superfície e fases específicas

Aumente a produtividade geral do processo combinando acabamento e polimento em uma operação.

Sem limites de desempenho no material rígido

Sem limites de desempenho no material rígido

Aumente a flexibilidade e o valor executando o processamento do metal duro no estado sólido.

Melhore suas ferramentas, aperfeiçoe sua peça de plástico

Melhore suas ferramentas, aperfeiçoe sua peça de plástico

Simplifique o processo de produção e reduza o custo dos moldes devido ao acabamento perfeito da superfície.

Brunimento

Proteja e reduza o seu processo de fabricação para uma qualidade de superfície ideal com uma única máquina



Please accept all cookies to view the external content.

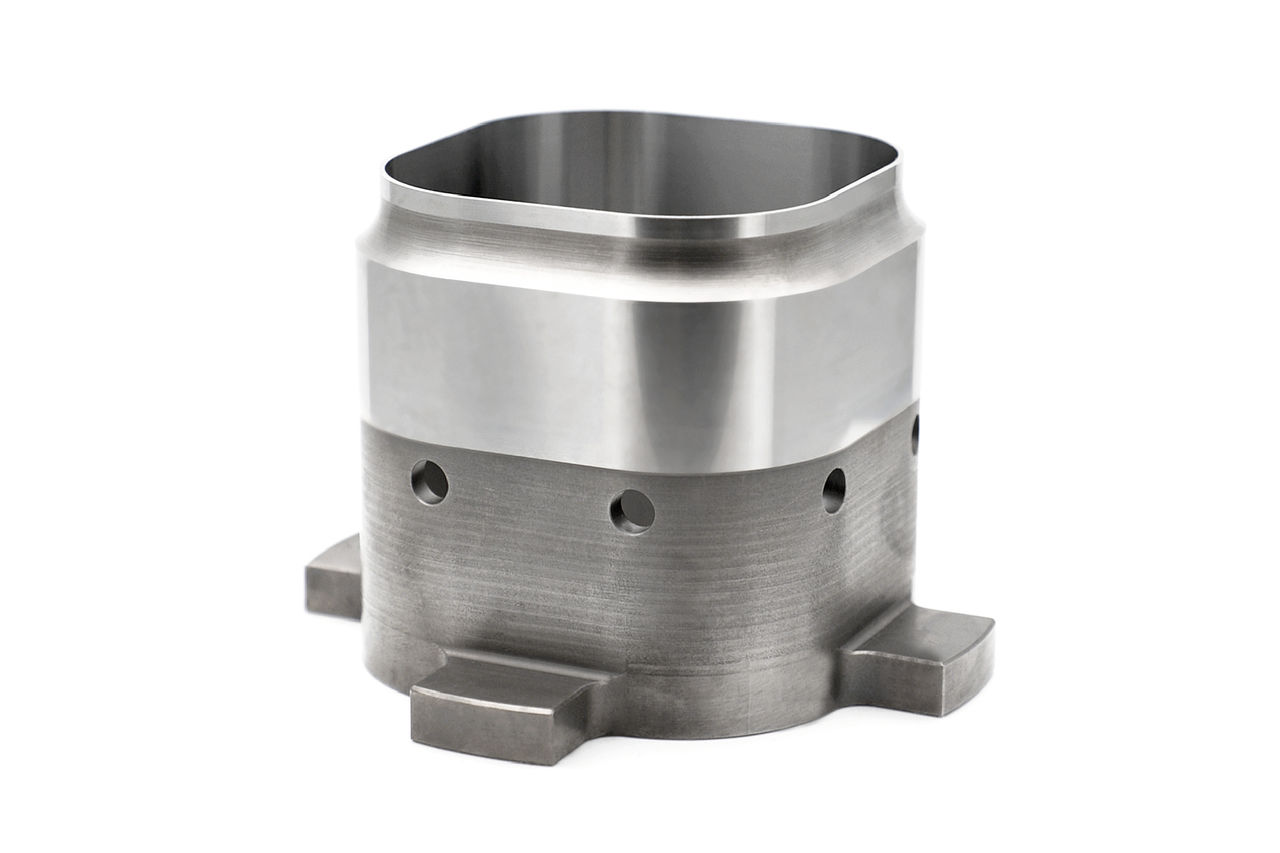

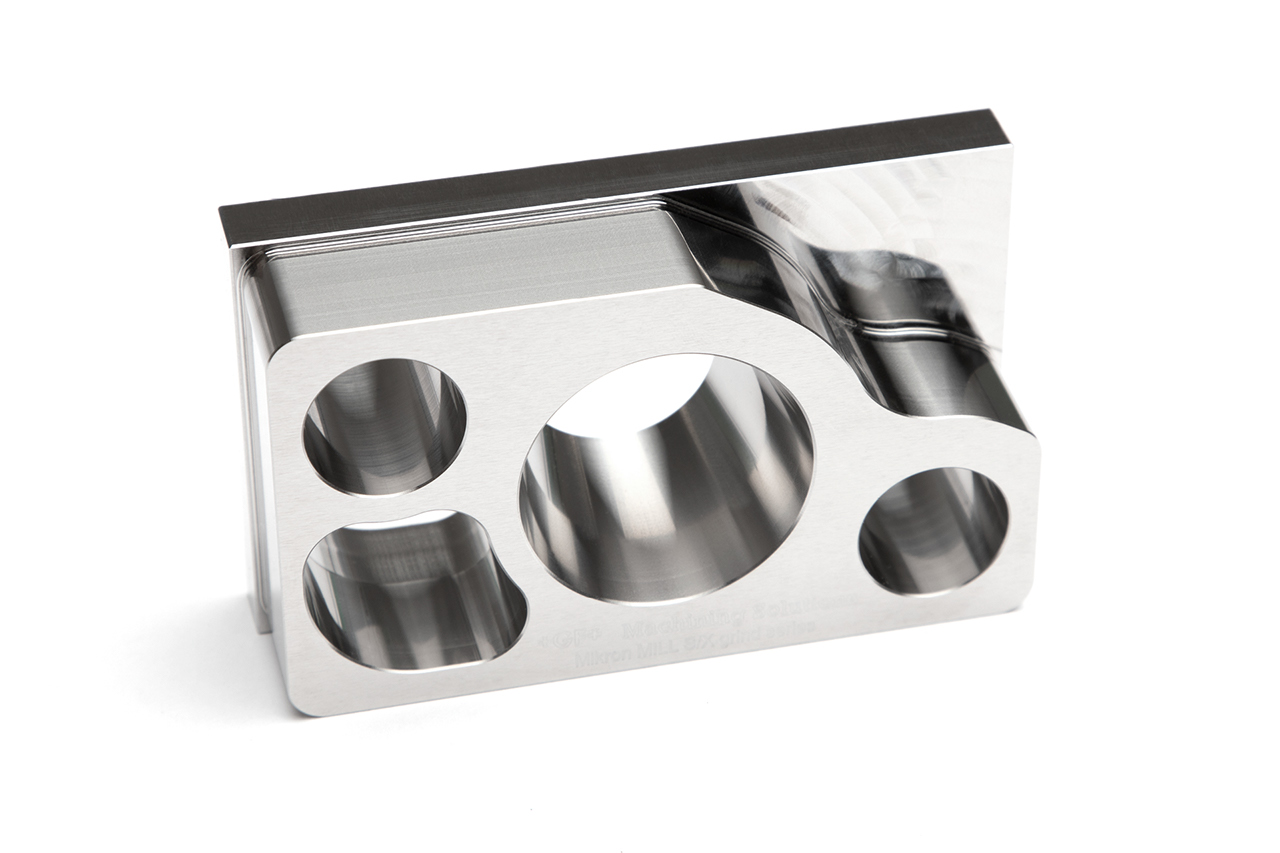

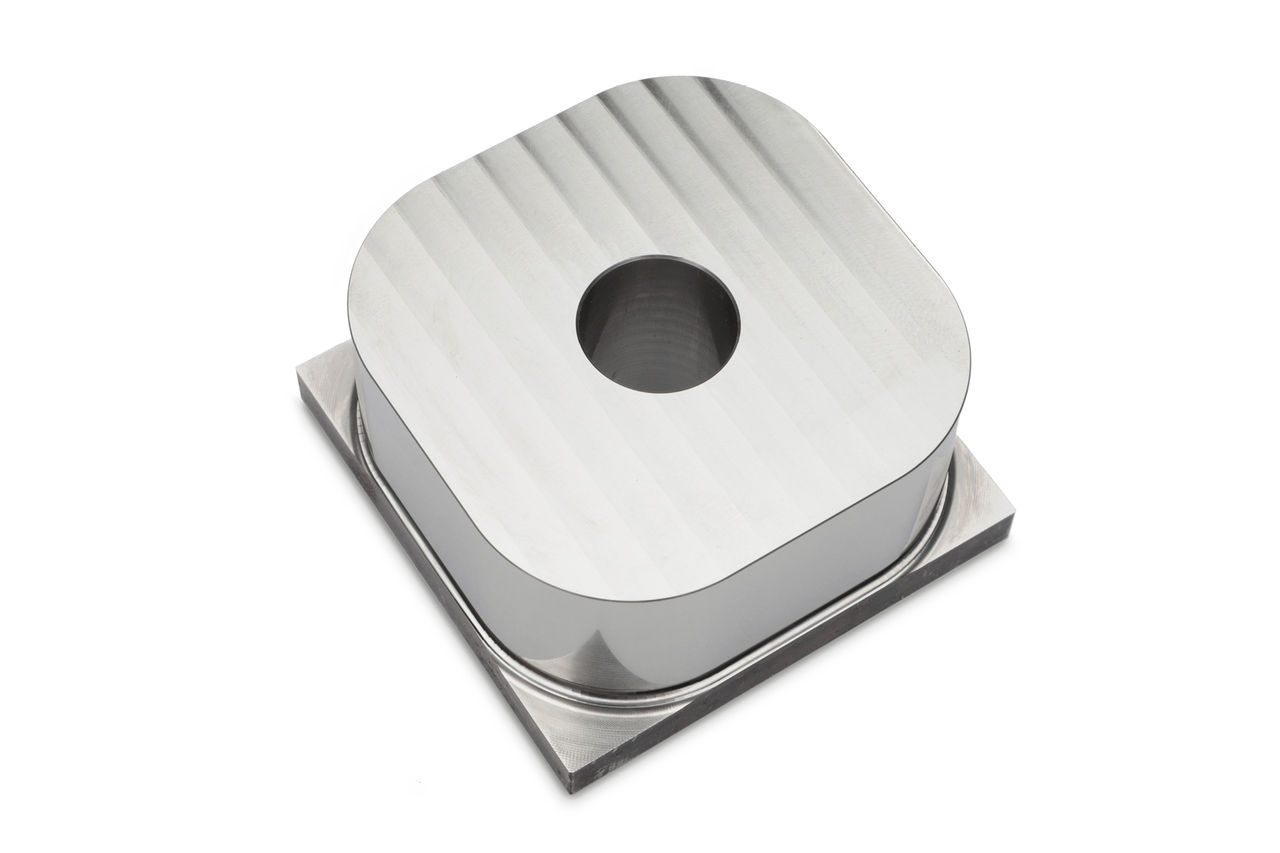

As máquinas Mikron MILL S/X U são capazes de combinar fresamento e brunimento de gabaritos na mesma máquina. A configuração de retífica na máquina foi bem projetada para manter as dimensões padrão da peça e a superfície de fixação, mesmo para automação. No entanto, o sistema de medição a laser e o fuso de dressagem estão localizados mais próximos da área de trabalho para um processo de retífica mais rápido. Por meio dessa solução dois em um, a GF Machining Solutions melhora e reduz significativamente os processos de fabricação dos clientes. A combinação de tecnologias de fresamento e retífica, uma dinâmica de máquina extremamente alta, estabilidade térmica e precisão consistentes, oferece um ROI rápido e produtos de alta qualidade.

Please accept all cookies to view the external content.

Solução dois em um

Combine fresamento e brunimento de gabaritos em uma única máquina para reduzir o processo de fabricação de peças e aumentar a qualidade da superfície. O processo fechado de retífica (retífica + medição) acelera o seu tempo de lançamento no mercado.

Monitore o seu processo

O fuso de dressagem é equipado com um sensor de emissão acústica (EA) para rastrear e visualizar no Heidenhain o controle do sinal durante a dressagem da ferramenta. A máquina pode ser equipada com um sensor AE adicional para rastrear as operações de retífica para otimizar ainda mais o processo.

Processo de retífica de três ou cinco eixos

Graças à série Mikron MILL S/X U, amplie sua oportunidade de negócios combinando o processo de fresamento e retífica na mesma máquina em três ou cinco eixos simultâneos. Obtenha facilmente uma qualidade de superfície < Ra 0,06 μm

Processo de retífica estável

Aumente de forma fácil e significativa a qualidade da superfície das peças com o processo fechado de retífica (retífica/dressagem/medição) e o monitoramento por meio dos sensores de EA.

Maximize o seu potencial

As máquinas da série Mikron MILL S/X (U) estão prontas para automação e a opção de retífica não afeta as dimensões padrão da peça ou o trocador de paletes padrão. Obtenha a troca das peças automaticamente para aumentar a produção e, ao mesmo tempo, atingir precisão de usinagem de 3 μm, e menos de 0,06 μm de aspereza de superfície.

Especificações

MILL S 200 U
Main specifications
Main specifications
Travel X,Y,Z
 160 x 160 x 200 mm
6.30 x 6.30 x 7.87 in
Swiveling axis +30° / -120°
Rotary axis n x 360°
Rapid traverse X,Y,Z 42 m/min
1,653 in/min
Rapid traverse: Swiveling / Rotating 150 / 220 rpm
Working spindle (40% ED, S6) 50,000 (HSK-E32) / 8.5 / 3.4 rpm/kW/Nm
Pallet/clamping surface GPS
ITS
Macro Magnum
Macro
Max. load (incl. pallet) 8 kg
17.64 lbs
Tool magazine 30/60/150 (HSK-E32)
Machine weight 3,600 kg
7,936 lbs
Control unit TNC 640 (Heidenhain)



Desenhos técnicos

layout front
layout top

MILL S/X 400 U
Main specifications
Main specifications
Travel X,Y,Z
 500 x 450 x 360 mm
19.68 x 17.72 x 14.17 in
Swiveling axis +110°/-110°
Rotary axis n x 360°
Rapid traverse X,Y,Z 61 m/min (MILL S)
2,401 in/min
100 m/min (MILL X)
3,937 in/min
Rapid traverse: Swiveling / Rotating 165 / 250 rpm
Working spindle (40% ED, S6) 30,000 (HSK-E40) / 13.5 / 8.8 rpm/kW/Nm
42,000 (HSK-E40) / 13.5 / 8.8 rpm/kW/Nm
Pallet/clamping surface MacroMagnum 156
ITS 148
Max. load (incl. pallet) 25 kg
55 lbs
Tool magazine 18/36/68/168 (HSK-E40)
Machine weight 7,000 kg
15,432 lbs
Control unit TNC 640 (Heidenhain)



Desenhos técnicos

layout frontal
perfil de layout
layout mill s/x 400
layout rotação máxima de peças

MILL S/X 600 U
Main specifications
Main specifications
Travel X,Y,Z
 800 x 600 x 500 mm
31.5 x 23.62 x 19.68 in
Swiveling axis +30°/-110°
Rotary axis n x 360°
Rapid traverse X,Y,Z 61 m/min (MILL S)
2,401 in/min
100 m/min (MILL X)
3,937 in/min
Rapid traverse: Swiveling / Rotating 60 / 150 rpm
Working spindle (40% ED, S6) 42,000 (HSK-E40) / 13.5 / 8.8 rpm/kW/Nm
36,000 (HSK-E50) / 33 / 21 rpm/kW/Nm
Pallet/clamping surface Dynafix 280 x 280/350 x 350
UPC 320 x 320
Max. load (incl. pallet) 120 kg
264 lbs
Tool magazine 18/36/68/168 (HSK-E40)
15/30/60/120/170/220 (HSK-E50)
Machine weight 9,900 kg
21,825 lbs
Control unit TNC 640 (Heidenhain)



Desenhos técnicos

layout frontal
perfil de layout
layout mill s/x 400
layout rotação máxima de peças
