HPC/HPC 150 – Motorové vřeteno pro frézování a broušení

Platforma HVC/HPC 150 nabízí širokou škálu kovoobráběcích řešení, nejen vynikající vřetena. Koncept platformy slouží výrobcům forem a pro použití ve výrobě dílů.
Extrémně flexibilní platforma vřetena HVC/HPC 150 nabízí průměry pláště pouhých 150 mm, rychlosti od 12 000 do 40 000 ot./min., dobrý výkon od 23 do 60 kW S1 a točivý moment od 16 do 75 Nm S1. S rozhraním HSK-A63 dosahuje vřeteno rychlosti 30 000 ot./min. Systém Opticool a technologie Cool Core zajišťují polární teplotní stabilitu pro opakovatelné a spolehlivé obráběcí procesy. Ložiska kvality P2 podporují tuhé uspořádání ložisek pro účely minimálního vyosení a umožňují tak obrábění s více procesy včetně broušení a frézování. Dosáhněte kvality povrchu až Ra = 0,03 μm díky extrémně kulatým hřídelím, které vyrábíme ve vlastní dílně.

Možnosti monitorování

Modul diagnostiky vřetena (Spindle Diagnostic Module, SDM; černá skříňka) v kombinaci s patentovaným senzorem zrychlení společnosti Step-Tec zaznamenává všechna data relevantní pro proces, včetně vibrací podél tří os. SDM také monitoruje a poskytuje časová razítka kolizí > 30 g.

Vyrovnání

Jakýkoli nezjištěný pohyb vřetena nebo zvýšení teploty může způsobit nepřesnosti a vadnou kvalitu povrchu hotového obrobku. Společnost Step-Tec nabízí různé možnosti monitorování kompenzace stroje, včetně několika odporových teploměrů, umístění pro tradiční tepelnou kompenzaci a volitelného snímače axiálního pohybu (Axial Movement Sensor, AMS). Kombinace těchto možností shromažďování dat s vynikající tepelnou stabilitou, které Step-Tec nabízí, umožňuje tu nejlepší možnou kompenzaci stroje pro dosažení vynikající přesnosti a povrchových úprav.

Software pro diagnostiku vřetena (SDS)

Software pro analýzu a protokolování dat umožňuje našim technikům vyhodnotit úběr při procesu obrábění a nabídnout doporučení pro zlepšení. Tato možnost zvyšuje životnost vřetena a zaznamenává chování od počátečního uvedení do provozu, což servisním technikům v terénu poskytuje účinný nástroj pro diagnostiku problémů obrábění přímo na místě.

Specifikace vřetena

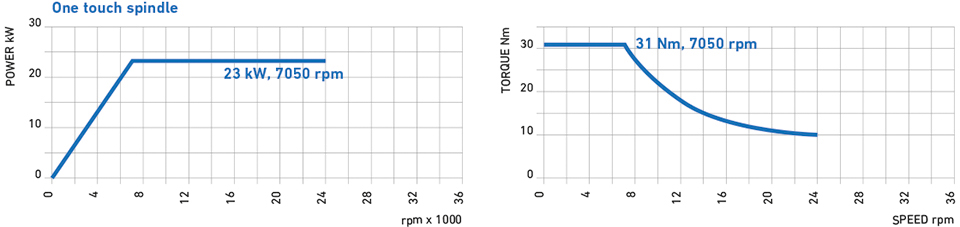

Step-Tec HVC/HPC 150 – One Touch



Dimensions / weight
ø150 x 579 mm / 55 kg
Dimensions / weight  ø150 x 579 mm / 55 kg
Speed (nmax) 24’000 rpm
Torque S1 / S6 40% 31 / 41 Nm
Power S1 / S6 40% 23 / 30 kW
Interfaces HSK A/C/ 63, HSK F 80
Through Spindle Coolant O, H2O, oil, MQL
Lubrification oil-air
Cooling  OptiCool, Option: CoolCore (Shaft cooling)
Sensors Encoder, Tool Position Monitoring, Temperature, Vibration, axial expansion (option)
Software (options) Spindle Diagnostic Software, Spindle Monitoring Software

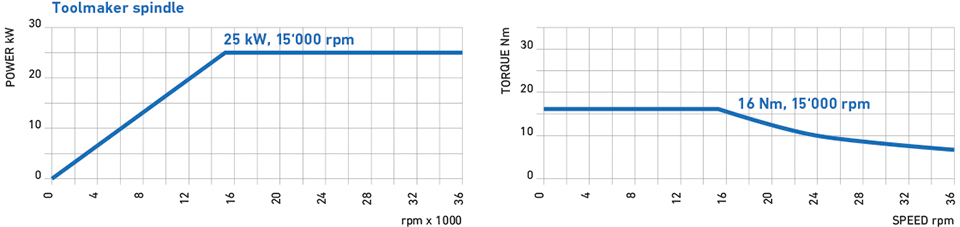

Step-Tec HVC/HPC 150 – Tool Maker



Dimensions / weight
ø150 x 468 mm / 40 kg
Dimensions / weight  ø150 x 468 mm / 40 kg
Speed (nmax) 36’000 rpm
Torque S1 / S6 40% 16 / 21 Nm
Power S1 / S6 40% 25 / 33 kW
Interfaces HSK C/E 50, HSK F 63
Through Spindle Coolant O, H2O, oil, MQL
Lubrification oil-air
Cooling  OptiCool, Option: CoolCore (Shaft cooling)
Sensors Encoder, Tool Position Monitoring, Temperature, Vibration, axial expansion (option)
Software (options) Spindle Diagnostic Software, Spindle Monitoring Software
