HPC 190 – Motorové vřeteno pro frézování a broušení

Platforma HPC 190 nabízí širokou škálu kovoobráběcích řešení, nejen vynikající vřetena. Koncept platformy slouží výrobcům forem a pro použití ve výrobě dílů.
Platforma vřetena HPC 190 je ideální pro hrubování a dokončování přesných dílů a nabízí průměry pláště pouhých 190 mm, rychlosti od 6 000 do 28 000 ot./min., výkon od 8,5 do 114 kW S1 a točivý moment od 43 do 150 Nm S1. Program výměny vřeten (SEP) zaručuje maximálně 24 hodin prostojů (EU). Lze tak maximalizovat dostupnost strojů a minimalizovat kapitálové investice do vřeten. Vestavěný senzor zrychlení udržuje shodu a bezpečnost procesu a zároveň urychluje schvalování dílů.

Možnosti monitorování

Modul diagnostiky vřetena (Spindle Diagnostic Module, SDM; černá skříňka) v kombinaci s patentovaným senzorem zrychlení společnosti Step-Tec zaznamenává všechna data relevantní pro proces, včetně vibrací podél tří os. SDM také monitoruje a poskytuje časová razítka kolizí > 30 g.

Vyrovnání

Jakýkoli nezjištěný pohyb vřetena nebo zvýšení teploty může způsobit nepřesnosti a vadnou kvalitu povrchu hotového obrobku. Společnost Step-Tec nabízí různé možnosti monitorování kompenzace stroje, včetně několika odporových teploměrů, umístění pro tradiční tepelnou kompenzaci a volitelného snímače axiálního pohybu (Axial Movement Sensor, AMS). Kombinace těchto možností shromažďování dat s vynikající tepelnou stabilitou, které Step-Tec nabízí, umožňuje tu nejlepší možnou kompenzaci stroje pro dosažení vynikající přesnosti a povrchových úprav.

Software pro diagnostiku vřetena (SDS)

Software pro analýzu a protokolování dat umožňuje našim technikům vyhodnotit úběr při procesu obrábění a nabídnout doporučení pro zlepšení. Tato možnost zvyšuje životnost vřetena a zaznamenává chování od počátečního uvedení do provozu, což servisním technikům v terénu poskytuje účinný nástroj pro diagnostiku problémů obrábění přímo na místě.

Specifikace vřetena

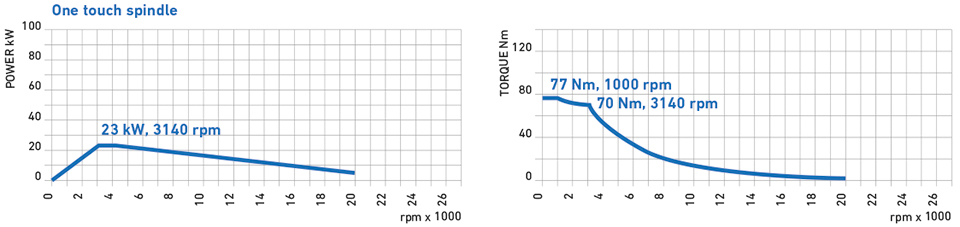

Step-Tec HPC 190 – One Touch

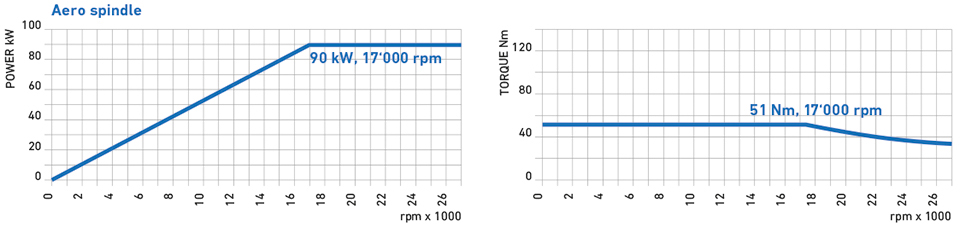

Step-Tec HPC190 – Aero
