HPC 290 – Motorové vřeteno pro frézování a broušení

Platforma HPC 290 nabízí širokou škálu kovoobráběcích řešení, nejen vynikající vřetena. Koncept platformy slouží výrobcům forem a pro použití ve výrobě dílů.
Platforma vřetena HPC 290 je ideální pro hrubování a dokončování přesných dílů a nabízí průměry pláště pouhých 290 mm, rychlosti od 6 000 do 15 000 ot./min., výkon od 35 do 66 kW S1 a točivý moment od 279 do 512 Nm S1. Možnosti upnutí s naším řešením blokování hřídele vřetena umožňují soustružení, frézování a broušení s přesnou vysokou výrobní kapacitou.

Požádejte o konzultaci

Stáhnout brožuru

Možnosti monitorování

Modul diagnostiky vřetena (Spindle Diagnostic Module, SDM; černá skříňka) v kombinaci s patentovaným senzorem zrychlení společnosti Step-Tec zaznamenává všechna data relevantní pro proces, včetně vibrací podél tří os. SDM také monitoruje a poskytuje časová razítka kolizí > 30 g.

Vyrovnání

Jakýkoli nezjištěný pohyb vřetena nebo zvýšení teploty může způsobit nepřesnosti a vadnou kvalitu povrchu hotového obrobku. Společnost Step-Tec nabízí různé možnosti monitorování kompenzace stroje, včetně několika odporových teploměrů, umístění pro tradiční tepelnou kompenzaci a volitelného snímače axiálního pohybu (Axial Movement Sensor, AMS). Kombinace těchto možností shromažďování dat s vynikající tepelnou stabilitou, které Step-Tec nabízí, umožňuje tu nejlepší možnou kompenzaci stroje pro dosažení vynikající přesnosti a povrchových úprav.

Software pro diagnostiku vřetena (SDS)

Software pro analýzu a protokolování dat umožňuje našim technikům vyhodnotit úběr při procesu obrábění a nabídnout doporučení pro zlepšení. Tato možnost zvyšuje životnost vřetena a zaznamenává chování od počátečního uvedení do provozu, což servisním technikům v terénu poskytuje účinný nástroj pro diagnostiku problémů obrábění přímo na místě.

Specifikace vřetena

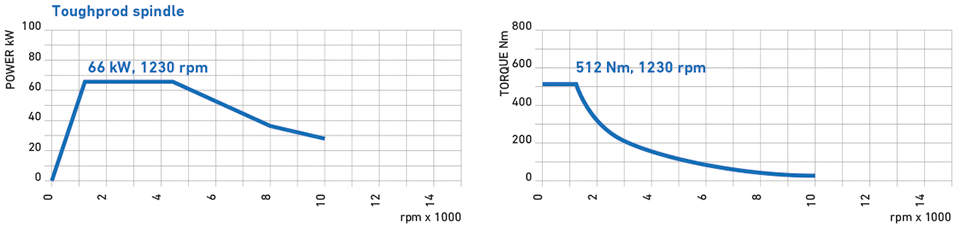

Step-Tec HPC 290 – Toughprod

Dimensions / weight	ø290 x 834 mm / 290 kg
Speed (n^max)	10’000 rpm
Torque S1 / S6 40%	512 / 702 Nm
Power S1 / S6 40%	66 / 89 kW
Interfaces	SK 50, HSK A/T 100
Through Spindle Coolant	O, H₂O, oil, MQL
Lubrification	oil-air / grease
Cooling	OptiCool, Option: CoolCore (Shaft cooling)
Sensors	Encoder, Tool Position Monitoring, Temperature, Vibration, axial expansion (option)
Mill-Turn function	Interlock (SSL) 800 Nm
Software (options)	Spindle Diagnostic Software, Spindle Monitoring Software

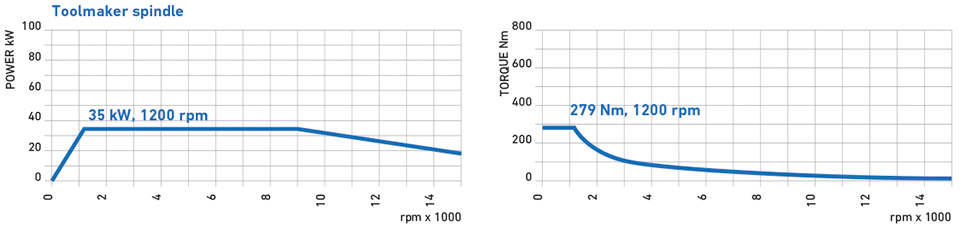

Step-Tec HPC 290 – Tool Maker

Dimensions / weight	ø290 x 665 mm / 233 kg
Speed (n^max)	15’000 rpm
Torque S1 / S6 40%	279 / 366 Nm
Power S1 / S6 40%	35 / 46 kW
Interfaces	HSK A/T 80, HSK A/T 100
Through Spindle Coolant	O, H₂O, oil, MQL
Lubrification	oil-air
Cooling	OptiCool, Option: CoolCore (Shaft cooling)
Sensors	Encoder, Tool Position Monitoring, Temperature, Vibration, axial expansion (option)
Mill-Turn function	Interlock (SSL) 800 Nm
Software (options)	Spindle Diagnostic Software, Spindle Monitoring Software

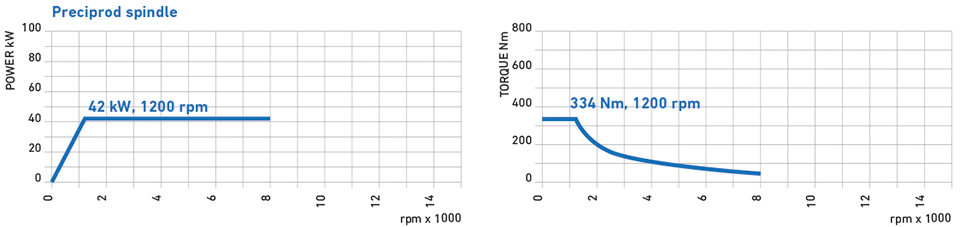

Step-Tec HPC 290 – Preciprod

Dimensions / weight	ø290 x 665 mm / 233 kg
Speed (n^max)	8’000 rpm
Torque S1 / S6 40%	334 / 438 Nm
Power S1 / S6 40%	42 / 55 kW
Interfaces	SK 50, HSK A/T 100
Through Spindle Coolant	O, H₂O, oil, MQL
Lubrification	oil-air / grease
Cooling	OptiCool, Option: CoolCore (Shaft cooling)
Sensors	Encoder, Tool Position Monitoring, Temperature, Vibration, axial expansion (option)
Mill-Turn function	Interlock (SSL) 800 Nm
Software (options)	Spindle Diagnostic Software, Spindle Monitoring Software
