HPC 140 – Motorové vřeteno pro frézování a broušení

Platforma HVC 140 nabízí širokou škálu kovoobráběcích řešení, nejen vynikající vřetena. Koncept platformy slouží výrobcům forem a pro aplikace s vnitřním broušením.
Platforma vřetena HVC 140 nabízí průměry pláště pouhých 140 mm, rychlosti od 10 000 do 42 000 ot./min., střední výkon od 3 do 10 kW S1 a točivý moment od 3 do 16 Nm S1. Systém Opticool a technologie Cool Core zajišťují polární teplotní stabilitu pro opakovatelné a spolehlivé obráběcí procesy. Ložiska kvality P2 podporují tuhé uspořádání ložisek pro účely minimálního vyosení a umožňují tak obrábění s více procesy včetně broušení a frézování. Program výměny vřeten (SEP) zaručuje maximálně 24 hodin prostojů (EU). Lze tak maximalizovat dostupnost strojů a minimalizovat kapitálové investice do vřeten.

Možnosti monitorování

Modul diagnostiky vřetena (Spindle Diagnostic Module, SDM; černá skříňka) v kombinaci s patentovaným senzorem zrychlení společnosti Step-Tec zaznamenává všechna data relevantní pro proces, včetně vibrací podél tří os. SDM také monitoruje a poskytuje časová razítka kolizí > 30 g.

Vyrovnání

Jakýkoli nezjištěný pohyb vřetena nebo zvýšení teploty může způsobit nepřesnosti a vadnou kvalitu povrchu hotového obrobku. Společnost Step-Tec nabízí různé možnosti monitorování kompenzace stroje, včetně několika odporových teploměrů, umístění pro tradiční tepelnou kompenzaci a volitelného snímače axiálního pohybu (Axial Movement Sensor, AMS). Kombinace těchto možností shromažďování dat s vynikající tepelnou stabilitou, které Step-Tec nabízí, umožňuje tu nejlepší možnou kompenzaci stroje pro dosažení vynikající přesnosti a povrchových úprav.

Software pro diagnostiku vřetena (SDS)

Software pro analýzu a protokolování dat umožňuje našim technikům vyhodnotit úběr při procesu obrábění a nabídnout doporučení pro zlepšení. Tato možnost zvyšuje životnost vřetena a zaznamenává chování od počátečního uvedení do provozu, což servisním technikům v terénu poskytuje účinný nástroj pro diagnostiku problémů obrábění přímo na místě.

Specifikace vřetena

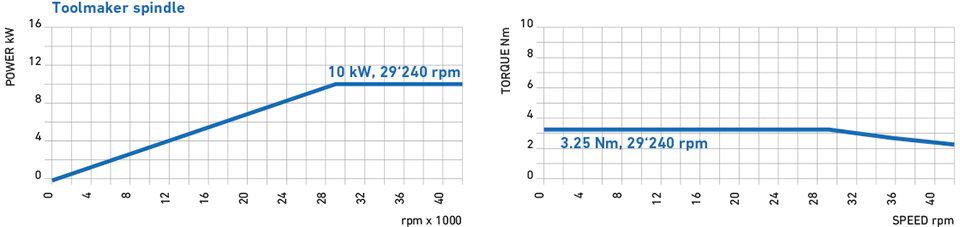

Step-Tec HVC 140 – Tool Maker

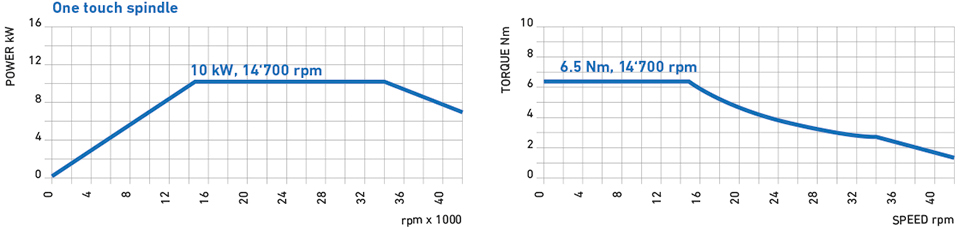

Step-Tec HVC140 – One Touch
