System 3R WorkPal 1

Jsou navrženy pro automatickou výměnu palet ve sklíčidlech na stolech strojů ve frézách, elektroerozivních strojích, laserových strojích nebo bruskách.

Zjednodušená automatizace

Díky proskleným dvířkům přes celou jednu stranu umožňuje WorkPal 1 maximální přístup k zásobníku. To výrazně usnadňuje vkládání a vykládání palet.

Nejmenší plocha

WorkPal 1 je výměník palet, který vyžaduje minimální podlahovou plochu.

Různé aplikace

Please accept all cookies to view the external content.

Aplikace elektroerozivního obrábění drátem (wireEDM) Aplikace elektroerozivního obrábění drátem (wireEDM)

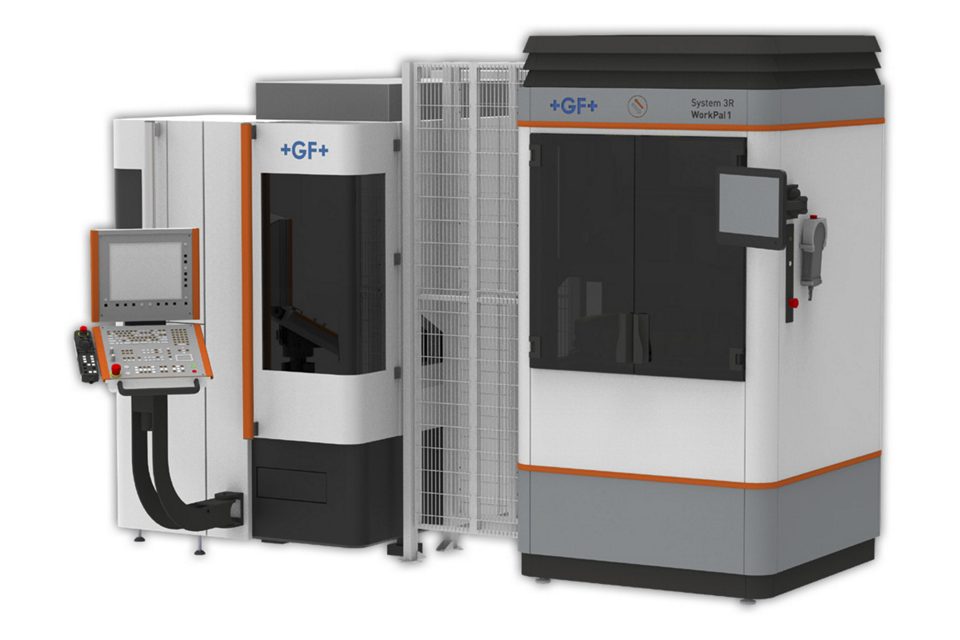

Frézování
Použití laseru
1/

Maximální manipulační hmotnost 50 kg, dlouhý zdvih 1450 mm

WorkPal 1 umí zvedat a manipulovat s celkovou hmotností 50 kg včetně upínadla, palety a obrobku.

WorkPal 1 umí obsloužit nejvýše 1 stroj

WorkPal 1 obsluhuje všechny technologie, jako je EDM, WEDM, frézování, laser a broušení

Podporované systémy nástrojů

WorkPal 1 podporuje 1 systém nástrojů v zásobníku. Je 20 různých systémů nástrojů, na které lze v zásobníku provést přípravu.

WorkPal 1 – váš první krok k automatizaci 24/7

Připravte si směnu navíc a postarejte se o to, abyste vyráběli 24 hodin denně, 7 dní v týdnu.

Stáhnout brožuru

Flexibilní konfigurace zásobníku

Několik možností konfigurace zásobníku podle vašich potřeb

Stáhnout brožuru
Stáhnout brožuru

K dispozici je několik možností

Naklápěcí upínadlo pro elektroerozivní obrábění drátem (wire EDM)

Stáhnout brožuru
Stáhnout brožuru

K dispozici je několik možností

Osa B pro elektroerozivní obrábění drátem (wire EDM)

Stáhnout brožuru

Konfigurace

Magazine capacity/application
Pallet system
No of positions
Magazine capacity/application Pallet system No of positions
Table chuck – milling, grinding or EDM Macro 54 & 70 24, 40 or 60
Macro with chip guard 24
MacroPT 60
Matrix 110 20
GPS 70 24, 40 or 60
GPS 120 20
Macro Ø 116 20
MacroMagnum 6, 10 or 12
Matrix 142 6, 10 or 12
GPS 240 7
Dynafix 5
UPC (fork gripper or RCS) 4
ITS 50 24, 40 or 60
ITS 148 6, 10 or 12
Table chuck - wire EDM Macro WEDM 12
MacroTwin WEDM 4
PSW (RDS grippper) 12
Wire EDM B-axis Macro 54 & 70 12, 24 or 40
ITS 50 12, 24 or 40
