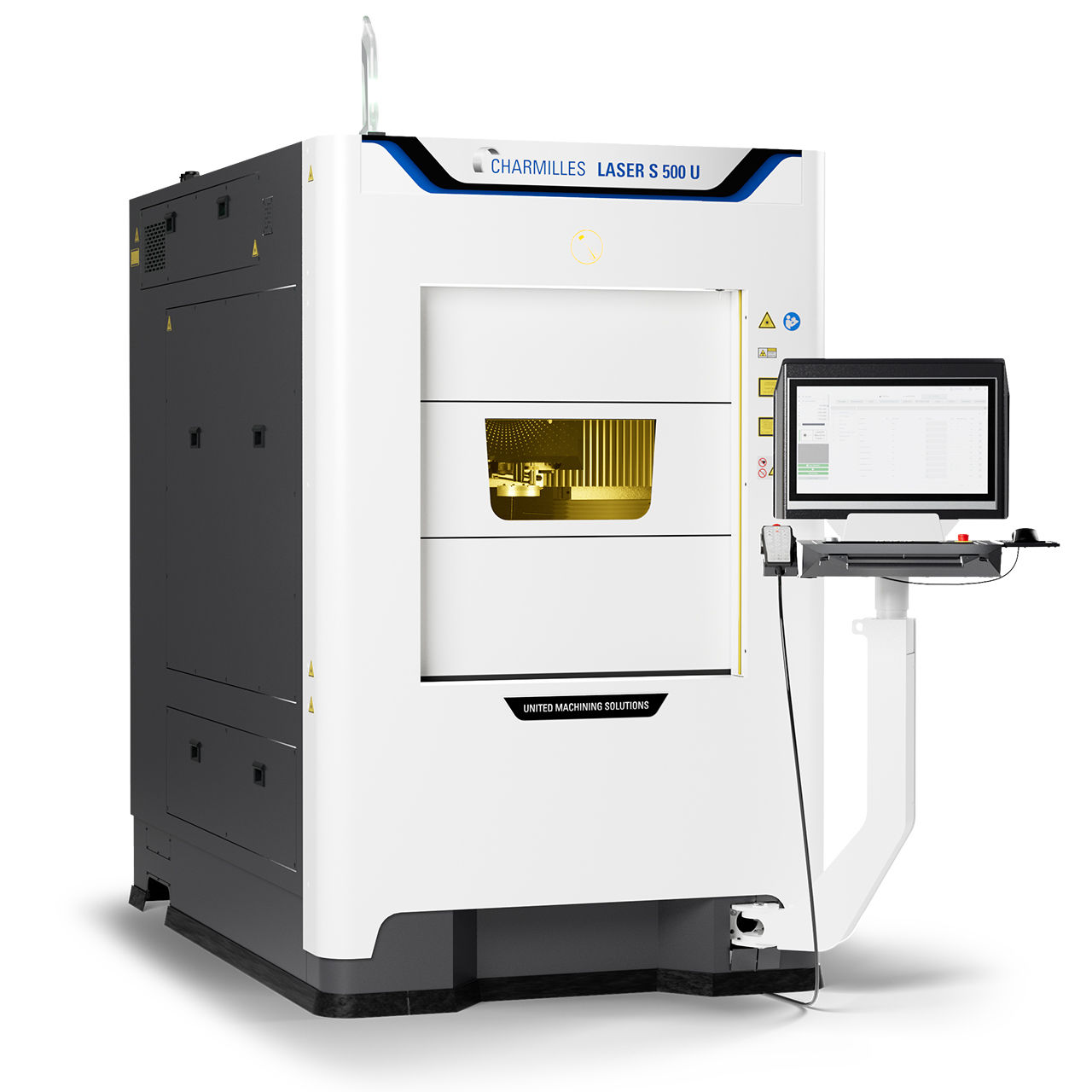

LASER S 500 (U)

La solución más novedosa de máquina láser

Please accept all cookies to view the external content.

15 años de legado al servicio de la perfección

Ultraprecisión

El diseño, la cinemática y los motores avanzados de la LASER S 500 (U) garantizan una precisión y repetibilidad inigualables, incluso para trabajos largos.

Eficiencia

La LASER S 500 (U) cuenta con componentes potentes para obtener resultados excelentes a la velocidad del rayo.

Flexibilidad

Gracias a las fuentes láser de alto rendimiento y las configuraciones versátiles, realice cualquier tarea de mecanizado con facilidad.

Lo que puede lograr

La industria de los semiconductores utiliza habitualmente materiales duros y quebradizos con propiedades físicas específicas. La nueva LASER S 500 (U) está diseñada para sobresalir con estos materiales.

Los elementos de TIC requieren alta precisión en geometrías complejas y presentan desafíos únicos. Supere estos desafíos de fabricación con la LASER S 500 (U).

La industria relojera prospera gracias a la innovación y la complejidad técnica. Con la LASER S 500 (U) superar estos desafíos ahora es posible.

Mecánica
HMI
Configuraciones
Aplicaciones
Vídeo

Please accept all cookies to view the external content.

Termoestabilización completa

Los componentes principales de la LASER S 500 (U) están refrigerados por agua. Las ventajas de esta característica son:

evitar variaciones de temperatura
mantener una precisión perfecta a lo largo de su ciclo de producción, ya sean horas, días o semanas

Alta dinámica

Please accept all cookies to view the external content.

Movimiento acelerado del eje

La combinación de motores lineales y motores de torsión genera una mayor velocidad y aceleración en el eje.

Escáner óptico 3D de alta velocidad

La nueva LASER S 500 (U) integra la última generación de escáner 3D logrando una velocidad de escaneo de hasta 3500 mm/s.

Excelencia digital

Con SPOT, nuestra innovadora interfaz de máquina láser, ofrecemos una interfaz hombre-máquina (HMI) avanzada y un control que superan las demandas incluso de las aplicaciones más complejas.

Flexibilidad

La programación mejorada, la gestión de ciclos y variables, la gestión de operaciones y la finalización de secuencias ofrecen la flexibilidad de adaptar los programas a los requisitos de aplicaciones específicas.

ADN de máquina herramienta

SPOT ofrece gestión avanzada de cuadros, gestión de herramientas, correcciones de software, ciclos de medición, asistentes de calibración y capacidades de código G.

Ergonomía y facilidad de uso

El conmutador láser de un solo clic, los controles integrados y las funciones intuitivas convierten a SPOT en el estándar de la industria para una interfaz fácil de usar.

Gestión de cuentas de usuario

Mejora la seguridad y el control con permisos y niveles de acceso personalizables.

Mecanizado versátil

Configuración de 3 ejes
Capacidad máxima de carga: 60 kg

Configuración de 5 ejes
Capacidad máxima de carga: 15 kg

Aplicaciones

Semiconductores – mandrino de oblea
+ Material: carburo de silicio
+ Láser (tipo/potencia): GF Nano Flexipulse™ 50 W
+ Software: LáserCAM^MT+ Planitud de la superficie medida: 0,003 mm
+ Profundidad media medida: 0,186 mm

TIC – Conector
+ Material: carburo de tungsteno
+ Láser (tipo/potencia): GF Femto Flexipulse™ 40 W IR
+ Software: LáserCAM^MT
+ Rugosidad superficial: ± 0,15 µm
+ Profundidad medida: 1004 mm

Reloj – Decoración de caja de reloj
+ Material: latón y stavax
+ Láser (tipo/potencia): GF Femto Flexipulse™ 40 W IR
+ Software: LáserCAM^MT y LaserDESIGN^MT+ Grabado en 5 ejes
+ Patrón de pincel con continuidad
+ Efecto brillante en latón

Embalaje – Tapa de botella
+ Material: stavax
+ Láser (tipo/potencia): GF Femto Flexipulse™ 40 W IR
+ Software: LaserDESIGN^™+ Profundidad de rayas medida: 0,401 mm
+ Profundidad de rosca medida: 0,402 mm

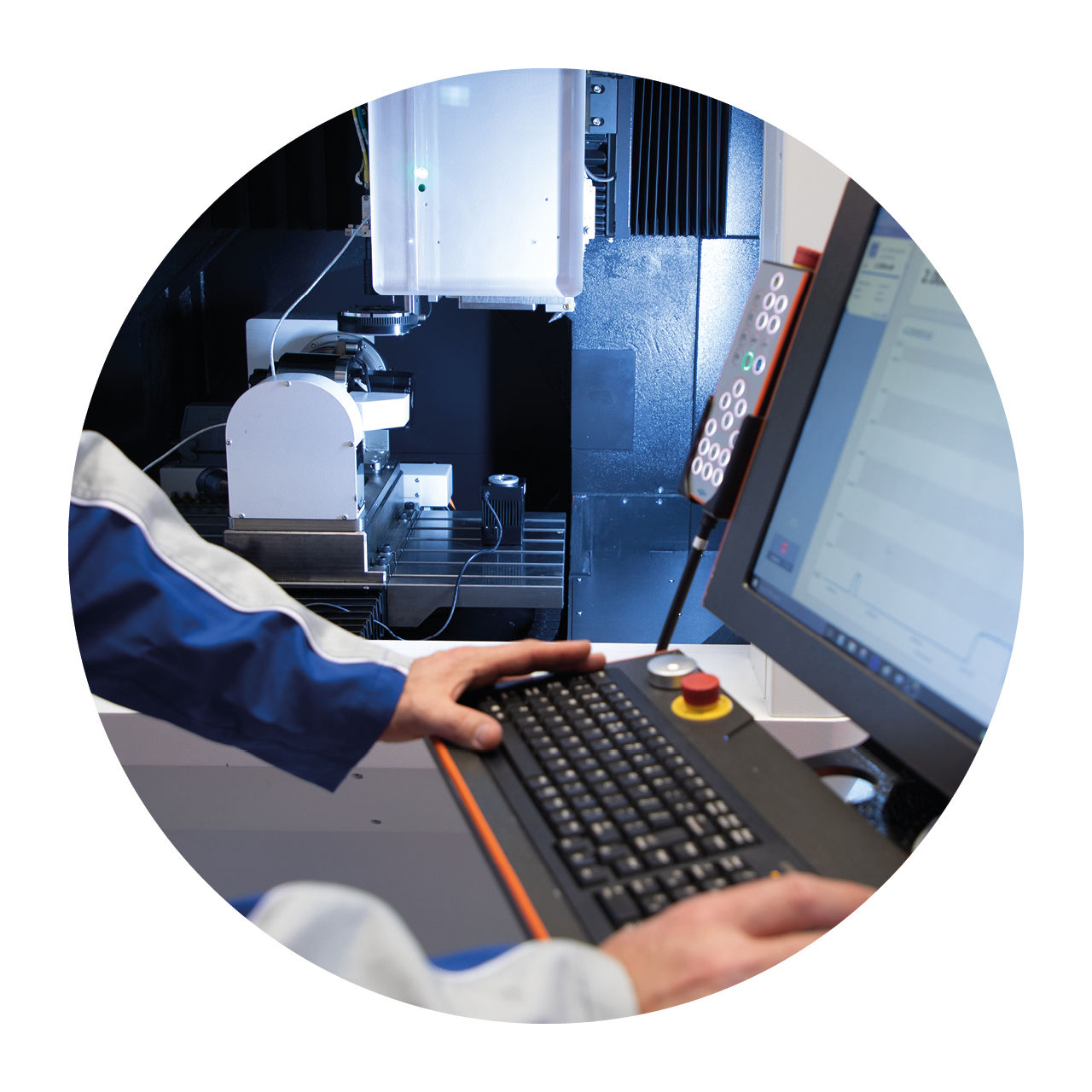

Servicios clave para su máquina láser

Ofrecemos ofertas de Paquetes de éxito dedicados para máquinas láser. Para mayor tranquilidad, nuestros paquetes le brindan una cobertura de garantía total de hasta 5 años. Garantice un rendimiento óptimo con nuestro mantenimiento regular y vuelva al trabajo rápidamente a través de servicios de reparación rápidos y eficientes.

Garantía ampliada

Se incluye en el Paquete de éxito Silver+
Un año de garantía total de la máquina, incluidos los costes de fuente láser y mano de obra

Mantenimiento preventivo

Se incluye en el Paquete de éxito Silver
Una intervención anual programada in situ que incluye un kit de mantenimiento certificado por el fabricante y los costes de mano de obra

Servicios de reparación rápidos

Se incluye en los paquetes de éxito Bronze / Bronze+
Diagnóstico avanzado, soporte 24 horas al día, 5 días a la semana a través de la plataforma digital My rConnect

Obtenga más información sobre los Paquetes de éxito

Especificaciones

LASER S 500 / LASER S 500 U

Machine
Machine dimensions *	2174 x 1387 x 2556 mm 85.59 x 54.60 x 100.63 in
Approx. machine weight (with coolant)	4000 kg 8818 lbs
Machine footprint	3600 x 2500 mm 141.73 x 98.42 in

Electrical supply
Nominal power	15 kVA

Pneumatic supply
Air pressure	6 to 8 bar 0.6 to 0.8 MPa
Required output flow	Max. 300 l/min

Operation control
Type	Beckhoff Industrial PC (C6640)
Operating system	Microsoft Windows 10 IoT Enterprise 2019 LTSC
Screen	Multi-Touch LED 21.5’’ display
User interface	SPOT

Table
Table dimensions **	590 x 470 mm 23.23 x 18.50 in
Table T Slots (number, dimensions)	Check layout
Dist. table/Found. plate	LASER S 500: 818 mm (32.20 in) LASER S 500 U: 764 mm (30.08 in)

Movement
Number of axes	3 (LASER S 500) 5 (LASER S 500 U)
X travel	550 mm 21.65 in
Y travel	400 mm 15.75 in
Z travel	500 mm 19.68 in
B-axis travel	-110/+110 (LASER S 500 U)
C-axis travel	0/+720 (LASER S 500 U)

Working area
Max. workpiece LASER S 500	60 kg 132 lbs
Max. workpiece LASER S 500 U	15 kg 33 lbs
Max. workpiece dim. (3-axis)	Depends on the lens type – contact your GF Machining Solutions sales specialist
Max. workpiece dim. (5-axis)	Depends on the lens type – contact your GF Machining Solutions sales specialist
Max. permissible inertia (5-axis)	0.17 kg.m²

Specific equipment available in configurator for this machine
M85 IR Lens	F163
M85 IR/GR Lens	FSTC70/FSTC130
Number of Laser sources	1 or 2 (1 Femto IR only + 1 Nano IR)
Laser GF Femto Flexipulse™	20 W IR/40 W IR/40 W IR-GR
Laser Nano Flexipulse™	50 W IR/100 W IR
