Lazer Mikro İşleme

Lazer Mikro İşleme Nedir?

Lazer Mikro İşleme, malzemeyi mikroskobik ölçekte çıkarmak için lazer ışını kullanan hassas bir üretim sürecidir. İşlenmiş parçalar nispeten büyük olabilirken, delikler, oluklar ya da şekiller gibi üretilen yapılar, birkaç mikron ile birkaç milimetre arasında değişebilir. Optik kuruluma bağlı olarak, Lazer aletinin boyutu genellikle 10 ila 60 µm arasındadır, bu da çok sert ve kırılgan malzemeler de dâhil olmak üzere her türlü malzemede ince özelliklerin işlenmesine olanak tanır.

Lazer Mikro İşleme için Neden GF Machining Solutions’a gelmelisiniz?

Yazılım geliştirme ve fotonik alanında güçlü bir uzmanlığa sahip olan GF Machining Solutions, son teknoloji ürünü hassas işleme merkezlerindeki 70 yıllık deneyimden ilham alarak sürekli olarak Lazer sistemleri geliştirmektedir.

GF Machining Solutions, 2016 yılında Microlution'ın entegrasyonu ile Lazer Mikro İşleme alanındaki konumunu önemli ölçüde güçlendirerek artık bir inovasyon ve pazar lideri haline gelmiştir.

Please accept all cookies to view the youtube video content.

Çoğu mikro işleme uygulaması, femto lazerler olarak da adlandırılan ultra kısa darbeli lazerler gerektirir. Femto lazerlerle 15 yıllık deneyime dayanan GF Machining Solutions, Femto FlexiPulse™ gibi kendi ürünlerini dünyanın en iyi Lazer Üreticileriyle birlikte geliştirmektedir.

Küresel varlığı ve benzersiz bilgi birikimi sayesinde GF Lazer uygulama mühendisleri ve GF Akademisi, sizi desteklemek ve bir GF Lazer makinesi ile uygulamanızın tam potansiyelini gerçekleştirmenize yardımcı olmak için buradadır.

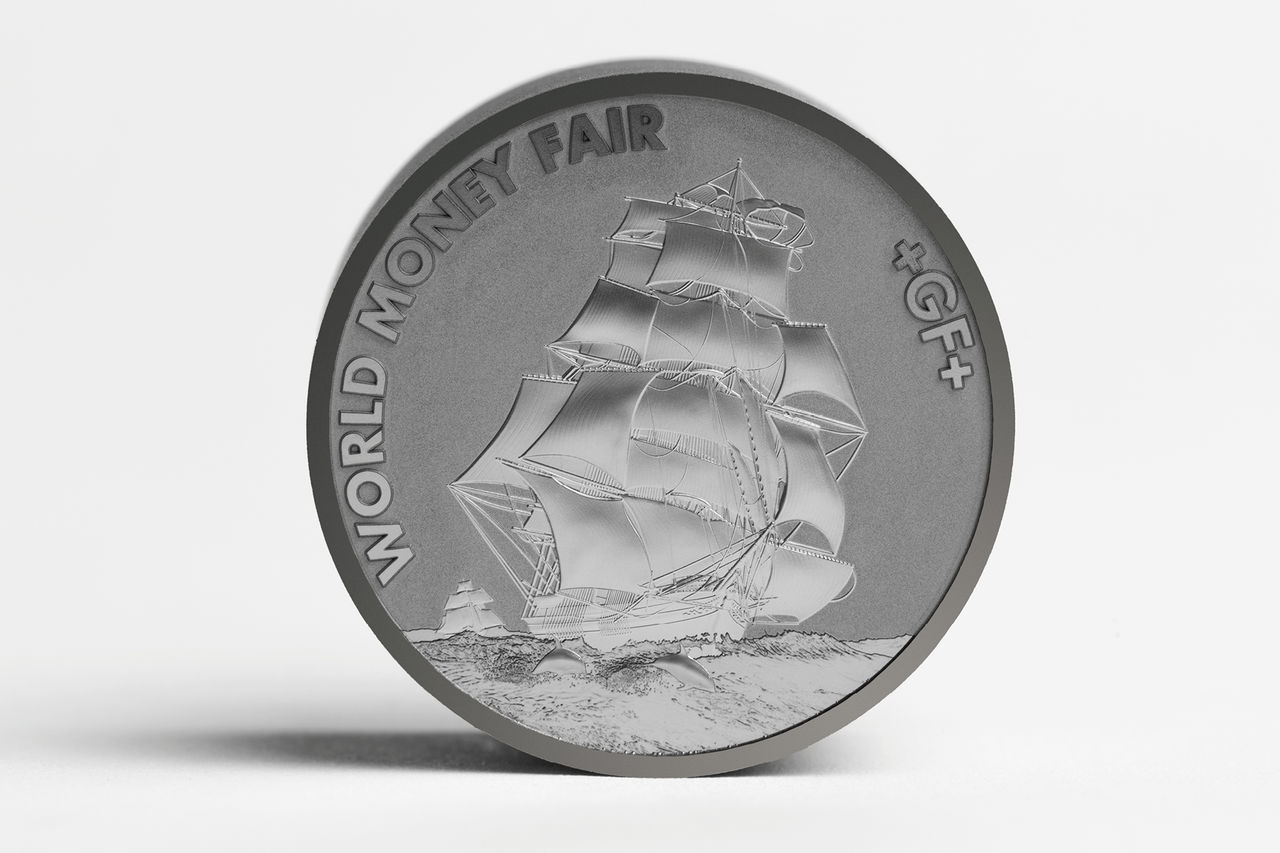

Mikro gravür

Bu tür işleme, üretilecek desenin 3D tanımını kullanarak bir parçanın yüzeyini değiştirir. 5 eksenli bir makine ile oyulmuş yüzey çok karmaşık olabilir. Mikro gravür işlemi; darphane, saat yapımı ve lüks ürünler gibi birçok sektörün yanı sıra yarı iletken, kalıp, takım ve tıbbi cihaz imalatında da popülerdir.

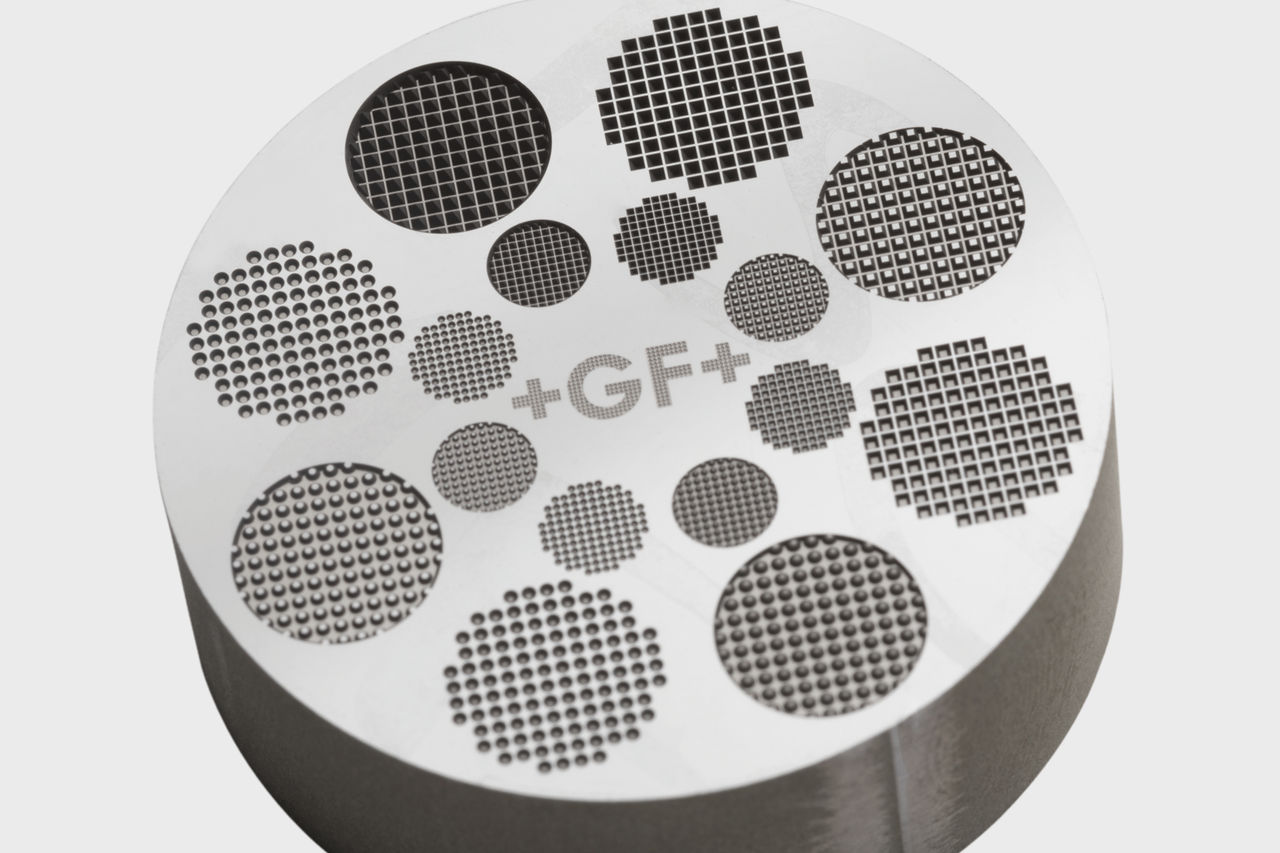

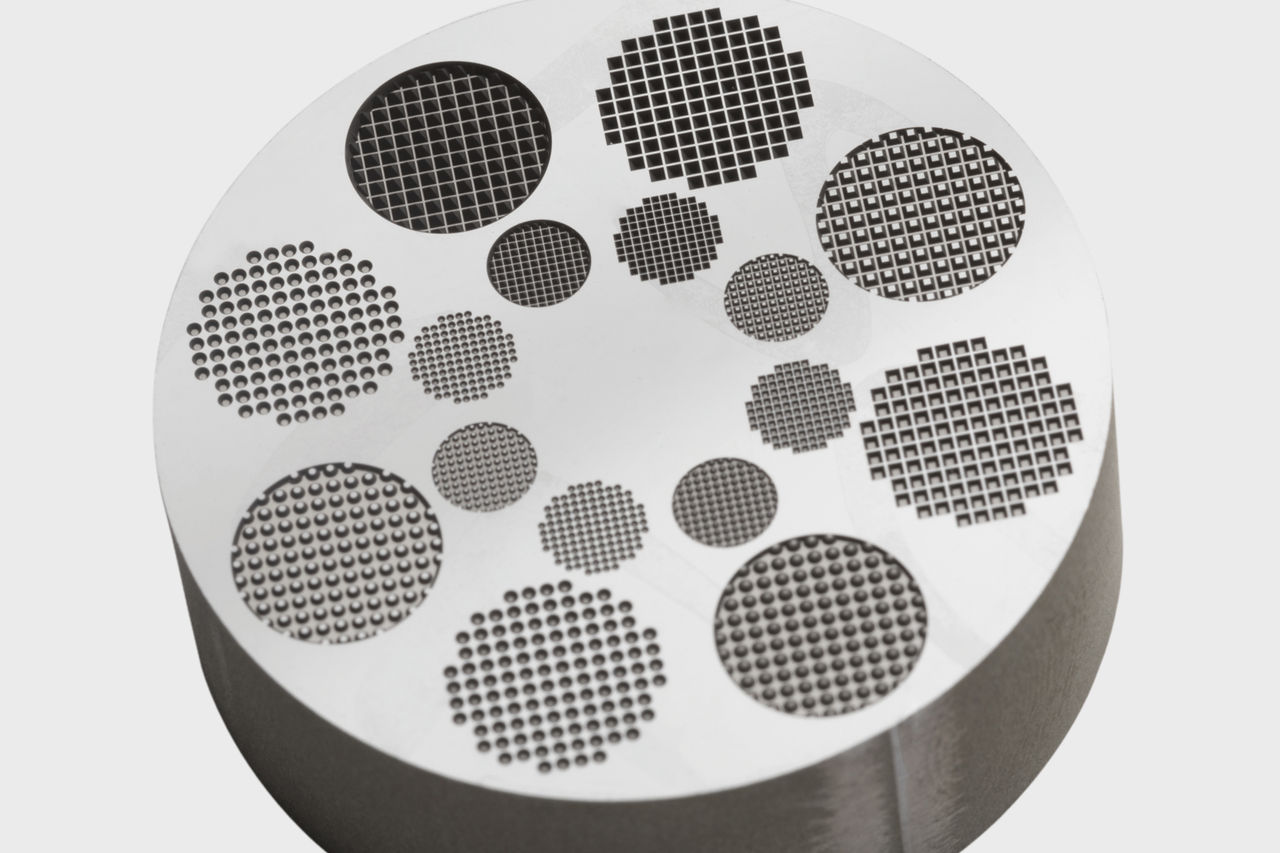

Mikro şekillendirme

Yüksek hassasiyetli şekiller veya boşluklar üretmek için ideal bir yol olan Mikro şekillendirme, çıkarılacak hacmin 3D tanımını da kullanır. Mikro şekillendirme, daha yüksek hassasiyet ve daha büyük parça boyutunun yanı sıra şekiller ve yüzey kalitesi açısından daha fazla olanak sağlayarak bunun ötesine geçer. EDM ve Frezelemeyi mükemmel bir şekilde tamamlayan Mikro Şekillendirme, küçük ayrıntılara ve keskin kenarlara sahip çok sert malzemeden yapılmış mikro kalıplar, mikro aletler ve parçalar üretmeye olanak tanır.

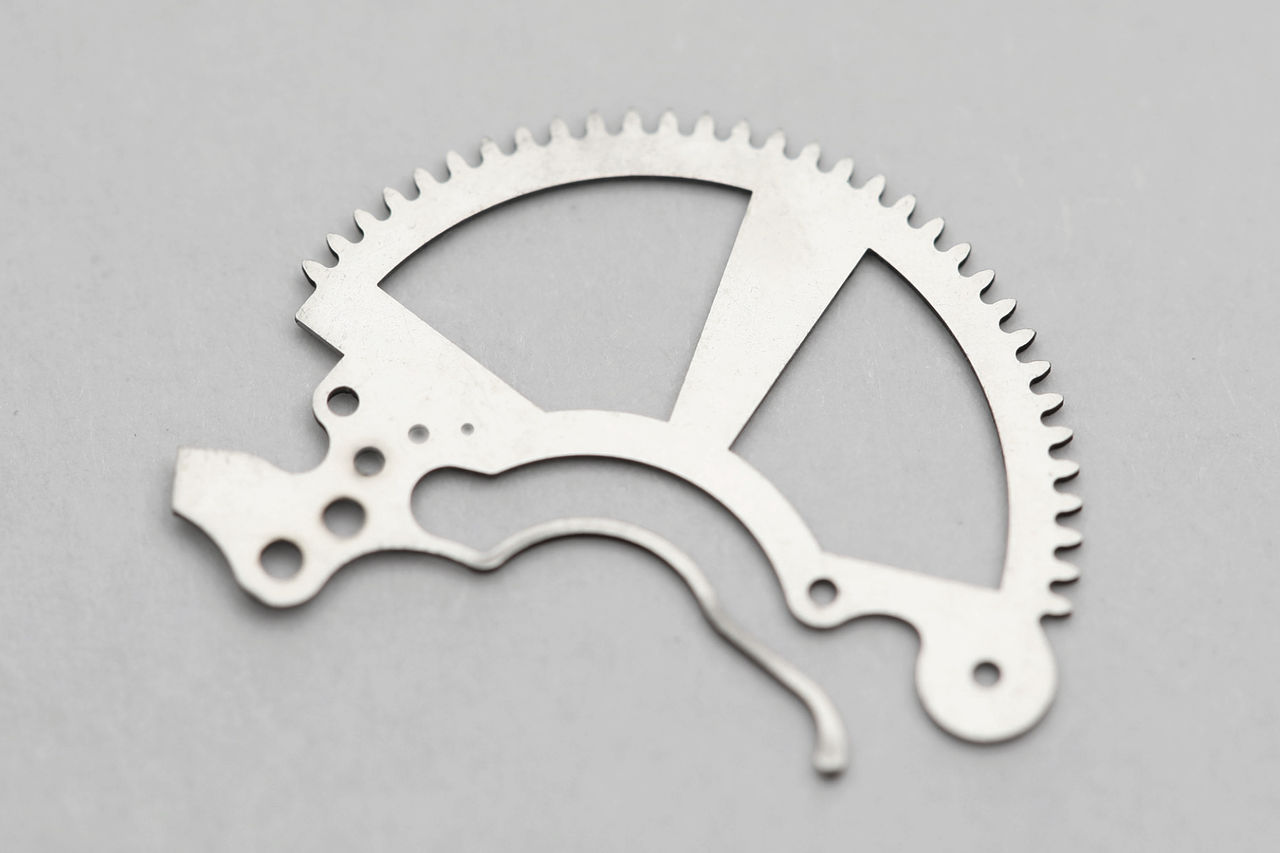

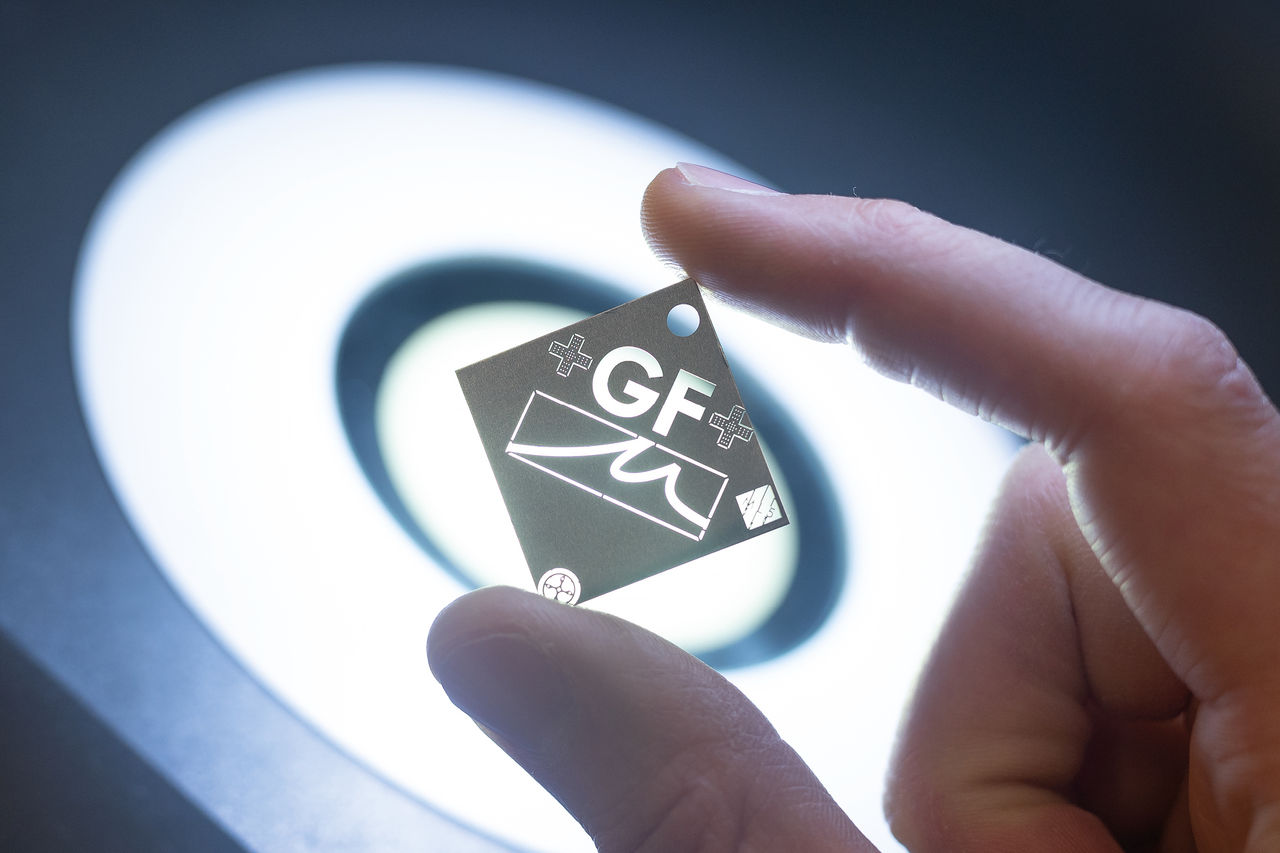

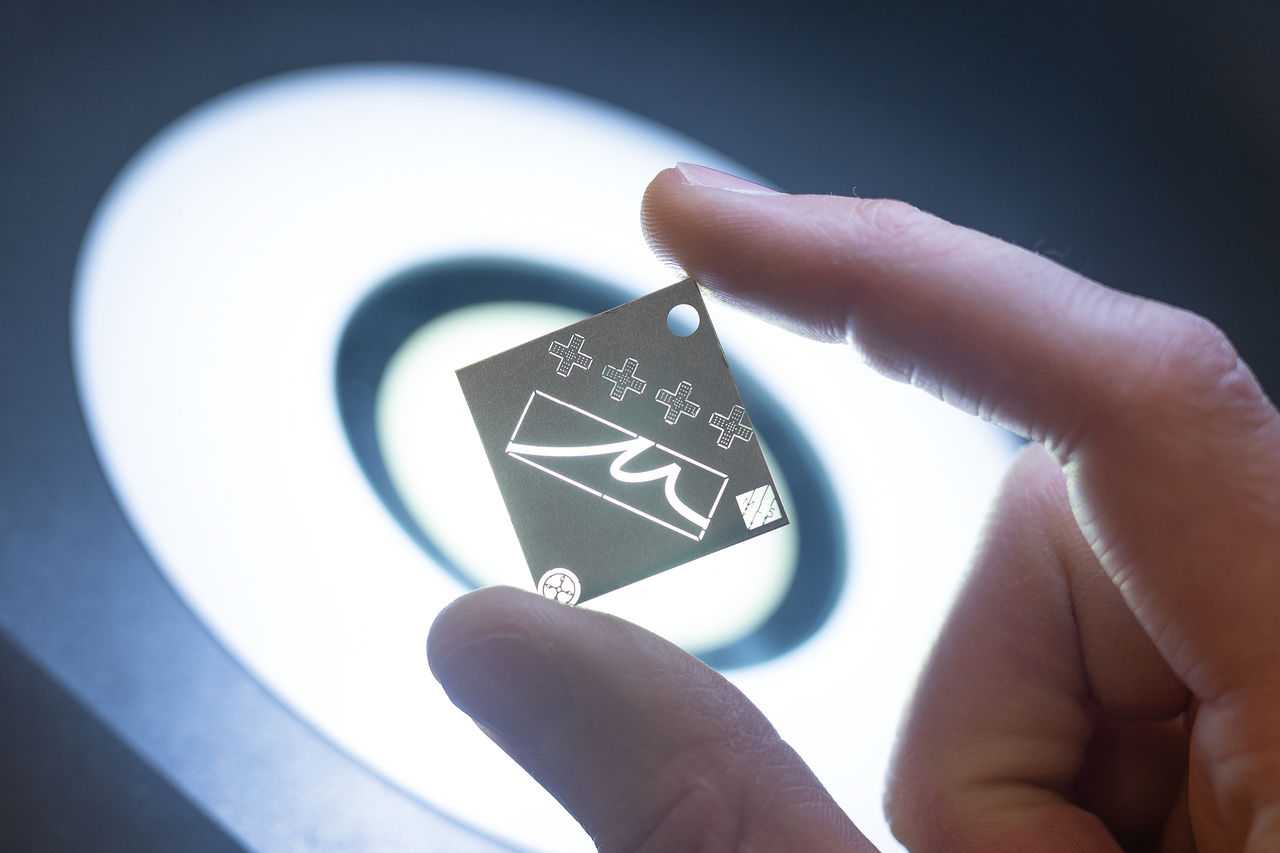

Mikro kesme

Yüksek hassasiyete sahip özellikler gerektiren birçok uygulamada kullanılan Mikro kesme, genellikle 2 mm'den daha az kalınlığa sahip malzemeler üzerinde dar toleranslar elde edilmesini sağlar. Bu tür özellikler hassas uzay ve havacılık, tıbbi cihazlar, ICT (bilişim ve iletişim teknolojileri) ve elektronik bileşenler gibi çok çeşitli endüstrilerde bulunur.

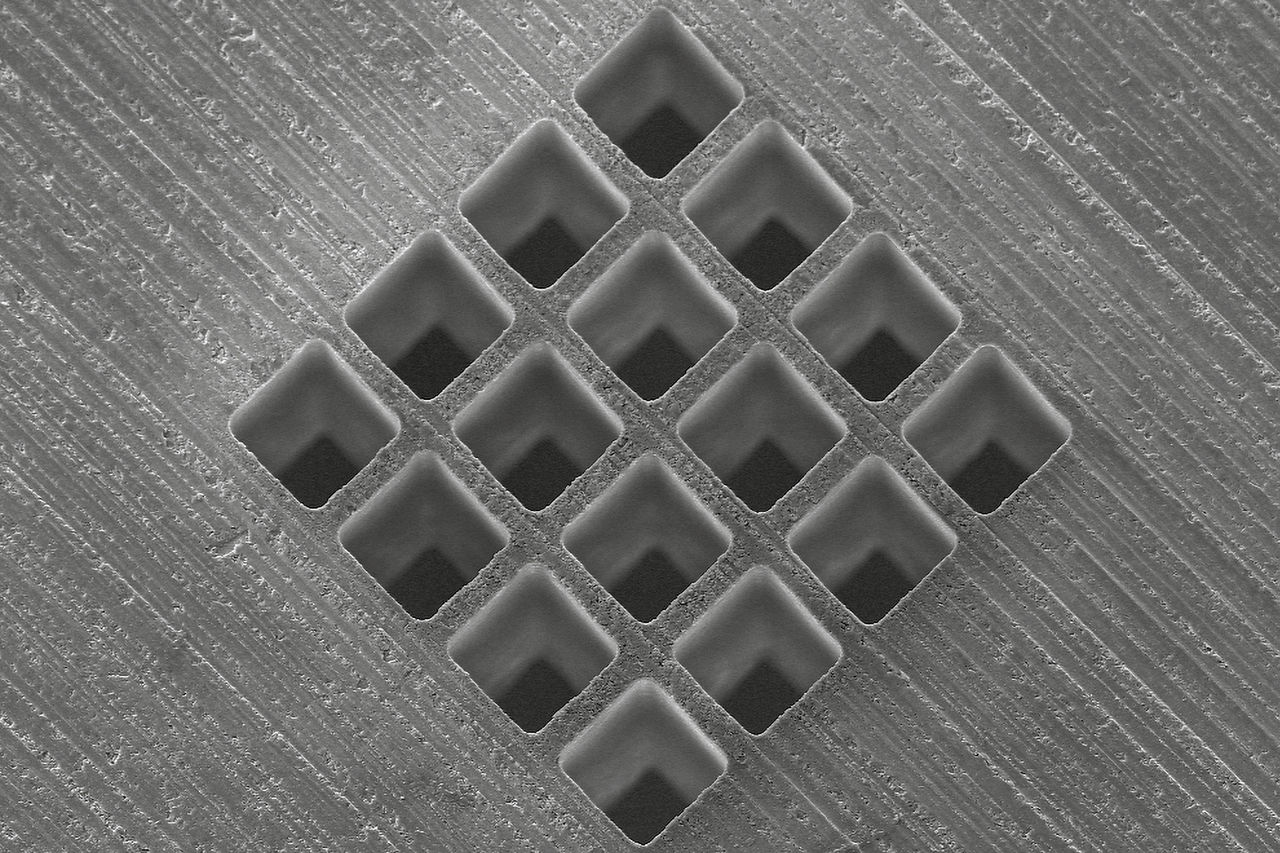

Mikro delme

Mikro delme, ICT (bilişim ve iletişim teknolojileri), otomotiv, tıp, uzay ve havacılık gibi sektörlerde çok çeşitli yüksek hassasiyetli delikleri kapsar. Özellikler 30 µm kare deliklerden 300 µm kalınlığındaki seramiklere, 5 mm kalınlığındaki metallerde 500 µm deliklere kadar çeşitlilik gösterir ve bunların hepsi tekrarlanabilirlik, koniklik kontrolü ve pürüzsüz yüzey kalitesi gerektirir.

Temel rekabet avantajları

Her uygulamada kullanılabilir lazer kaynakları

Malzeme ve özellik geometrilerinizi optimize etmek için hem kızılötesi hem de yeşil femtosaniye lazerler sunar. Daha yüksek verim ve daha hızlı yatırım getirisi için nanosaniye Lazerlerden yararlanın. Çift kaynaklı Lazer çözümlerimizle, her iki dünyanın da en iyisini elde edin.

3 veya 5 eksenli tarayıcılar

3 eksenli ışın dağıtım konfigürasyonumuz, yüksek hız ve kalitede geniş bir görüş alanı kullanarak verimli işlemeye olanak tanır. 5 eksenli ışın dağıtımımız pozitif, sıfır ve hatta negatif konik özelliklerin tekrarlanabilir şekilde kesilmesine ve delinmesine olanak tanır.

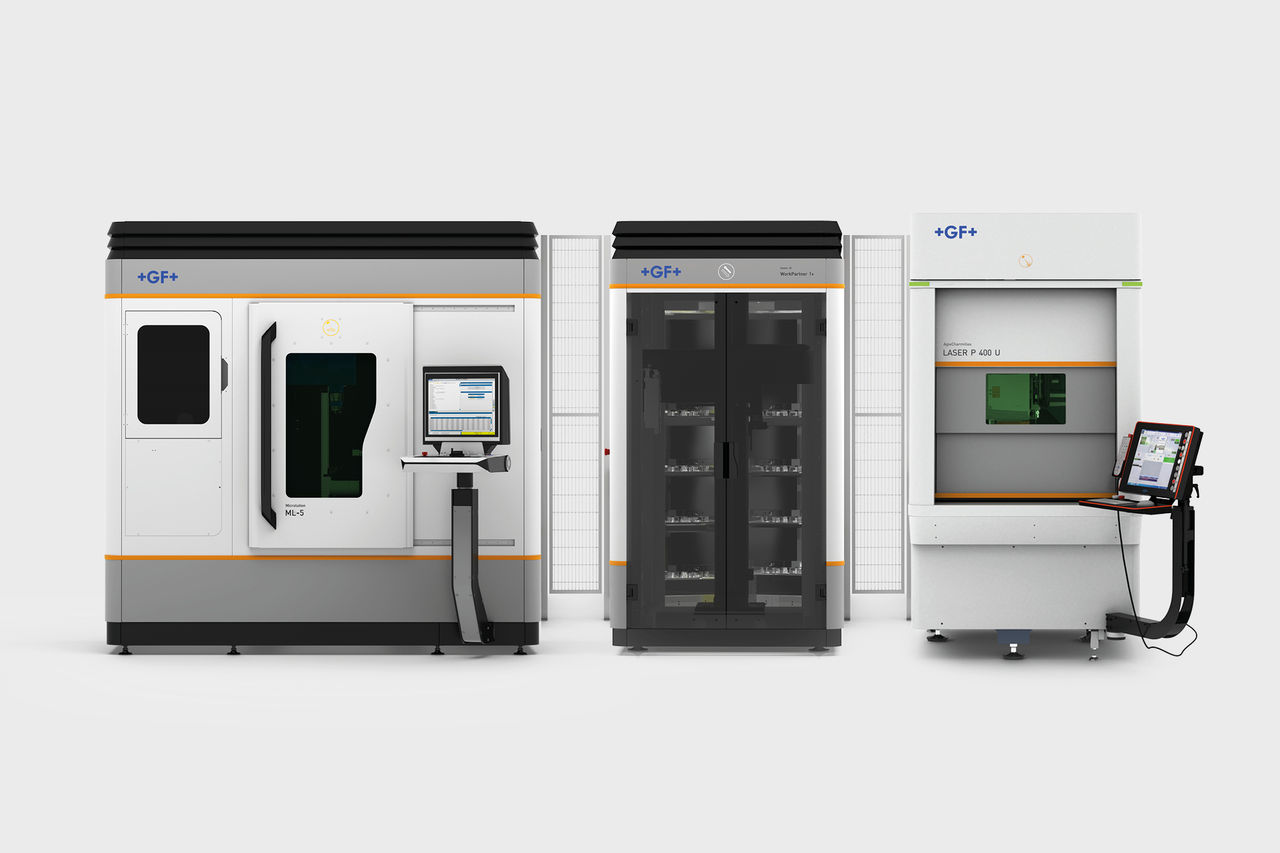

Modüler veya anahtar teslim çözümler

Üretiminizi çok kısa teslim süreleriyle gerçekleştirmek için sunduğumuz çeşitli standart çözümlerden birini seçin. Deneyimli disiplinler arası ekibimizle, anahtar teslim bir çözüm üzerinde çalışarak baskıdan parçaya geçin.

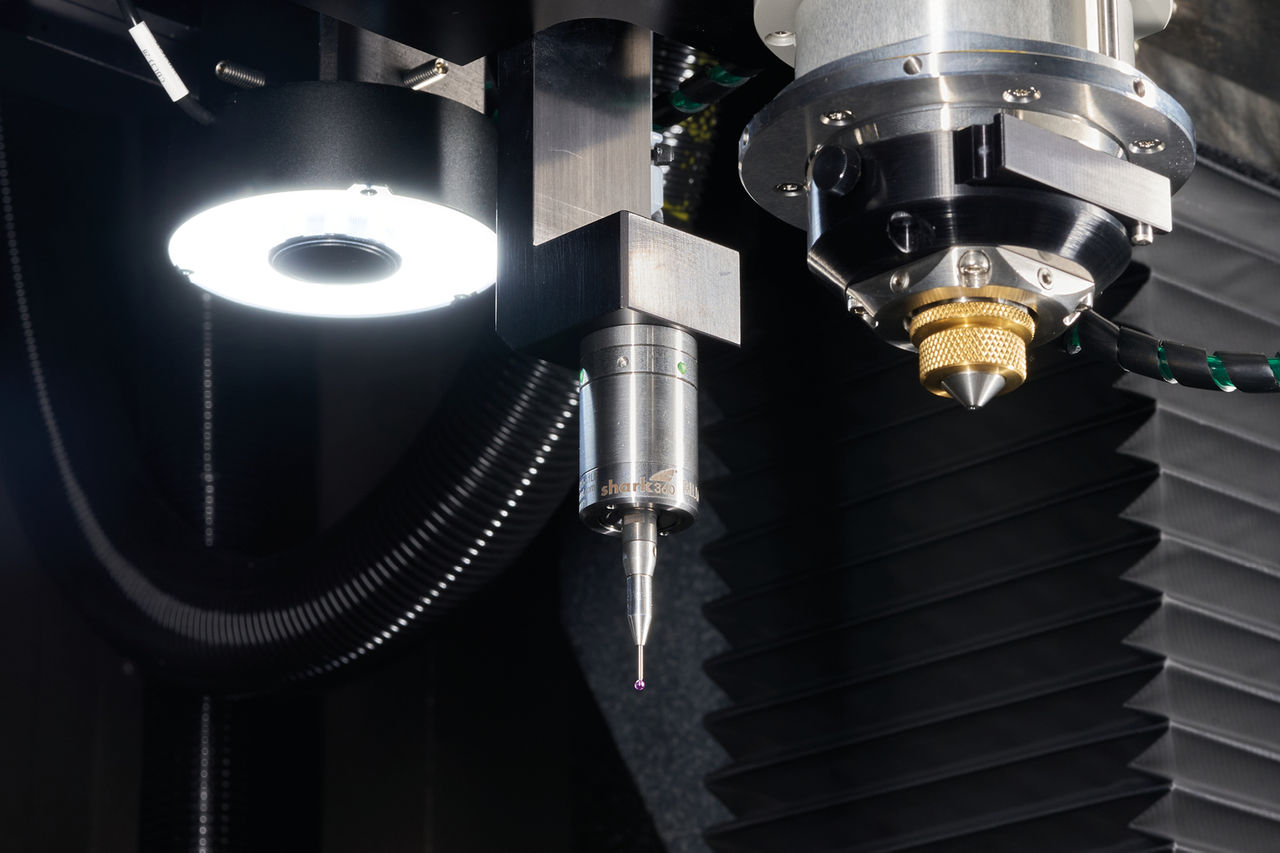

Proses içi metroloji

Entegre görüş sistemlerimiz ve dokunmatik problarımız, gelen parça kalifikasyonu ve hassas parça konumlandırması sağlar. Veriminizi artırarak ve aşağı yönlü denetimlerinizi azaltarak marjlarınızı artırın.

Seriye genel bakış

Please accept all cookies to view the external content.

LASER S serisi

Yenilikçi dokulama ve hızlandırılmış üretkenlik

LASER P 400

Olağanüstü doğruluk ve ödün vermeyen kalite için tasarım

ML-5

Mükemmel kenar ve yüzey kalitesi ve düz yan duvarlar elde edin

ML-10

Uzay ve havacılık uygulamaları için en üst düzeyde çalışma alanı maksimizasyonu

MLTC

Tıbbi uygulamalar için tüp keserken, karmaşık işleme süreçlerini basitleştirin

Lazer mikro işleme makineleri serimiz

Mikro gravür/Mikro şekillendirme
Mikro kesme
Mikro delme

Mikro gravür/şekillendirme Mikro kesme Mikro delme

Please accept all cookies to view the external content.

LASER P ve S
Machine
XYZ travel (mm)
Machining volume full 5ax (mm)
Max. part weight (kg)
Machine XYZ travel (mm)
Machining volume full 5ax (mm)
Max. part weight (kg)
LASER P 400 fs 600 x 400 x 300
600 x 400 x 250 *
50
LASER P 400 U fs 600 x 400 x 300
Ø 140 x Z245 with F100 M39
4
LASER S 1000 U fs 1000 x 550 x 880
Ø 510 x Z480 with F163
150
LASER S 1200 U fs 1200 x 900 x 970
Ø 1200 x Z790 with FS163
1200

* Maks. parça boyutu

ML-5 / ML-10 / ML-TC
Machine
Number of motion axes
Type of beam delivery
Type of LASER
Machine Number of motion axes
Type of beam delivery
Type of LASER
ML-5 3-axis / 5-axis
2-axis / 3-axis / 5-axis scanheads
IR femtosecond, Green femtosecond
ML-10 5-axis
Fixed optics / articulated wrist / 3-axis scanhead
IR nanosecond, IR millisecond
ML-TC 4-axis
fixed optics
IR nanosecond, IR femtosecond

Uygulama olanakları

Düzeler

Son parçayı herhangi bir sarf malzemesi olmadan doğrudan işleyerek parça başına maliyetinizi azaltın. Karmaşık sıfır konik özellikler, hassas elektrotlara veya mikro matkaplara ihtiyaç duyulmadan kolayca işlenebilir. Sadece yeni bir parça programı yükleyerek istediğiniz geometriyi elde edebilirsiniz.

Yüksek yassılık seviyeleri

Akıllı CAM yazılımı, yüksek makine stabilitesi ve en yüksek standartta femtosaniye lazer kaynaklarının kullanılması, özellikle tıp, saat yapımı veya ICT (bilişim ve iletişim teknolojileri) gibi yüksek hassasiyetli sektörlerde en zorlu geometrik toleransların üstesinden gelmenin anahtarıdır. Tipik yassılık toleransı -/+ 3 µm ve 3D yüzey pürüzlülüğü Sa 0,23 µm değerlerine ulaşın.

Sert malzeme işleme

İkili lazer konfigürasyonunda da mevcut olan femtosaniye ve nanosaniye lazer kaynaklarımız sayesinde, sert metallerden seramik ve cama kadar, yarı iletken ve elektrikli bileşen uygulamalarınızda her türlü malzemeyi işleyin.

Tüketici elektroniği için en ince ayrıntılar

Konseptten parçaya, güçlü LaserSUITE360 eksiksiz yazılım çözümümüz sayesinde, takım hattınızı kolayca programlayın ve en ince ayrıntı seviyesine ulaşın.

Prob kartları

Elektronik bileşenlerin minyatürleştirilmesi, daha küçük ve daha hassas özelliklerin işlenmesini gerektirir. ML-5 ultra hızlı Lazer mikro işleme platformumuz, üretici taleplerini karşılamak üzere 3 μm'nin altında iç köşe yarıçapları ve sıfır konik yan duvarlar elde edebilmektedir.

Saat bileşenleri

Yüzlerce son derece küçük, dar toleranslı bileşenden oluşan saat mekanizmaları, geleneksel işleme yöntemlerine kıyasla daha düşük maliyetler, daha hızlı döngü süreleri ve daha fazla üretkenlik elde etmek için ultra hızlı Lazer mikro işleme çözümlerinin kullanılmasını gerektirir.

Araç aydınlatması

Yeşil dalga boyunda çalışan femto 5 eksenli LASER S 1200 U işleme merkezimiz, büyük kalıpları oymanın yanı sıra keskin ayrıntılar üretme yeteneğiyle, polimerler üzerinde doğrudan oyma ile hızlı prototip oluşturmaya, parlak efektleri kontrol etmeye ve yüzey bütünlüğüne uyulmasına olanak tanır.

Kör özellikler

Kör özellikler için Lazer Mikro İşleme kullanarak gereksiz işlemleri ortadan kaldırın. Tek bir kurulumla profilleri kesin, delikler açın ve her türlü kör özelliği işleyin.

Hassas 5 eksenli konumlandırma

Özellik tekrarlanabilirliği ve tam konumlandırma elde edin. Yerleşik görüş sistemleri ve dokunmatik problar, gelen parçanın ölçülmesini ve dar konumlandırma toleranslarına ulaşmak için nitelikli olmasını sağlar.

Küçük parçalar, yüksek hacimli üretim

MLTC Lazer boru kesme platformunun küçük boru taşıma sistemi sayesinde, dış çapları 0,3 mm'ye kadar olan parçalarda mükemmel üretim gerçekleştirin

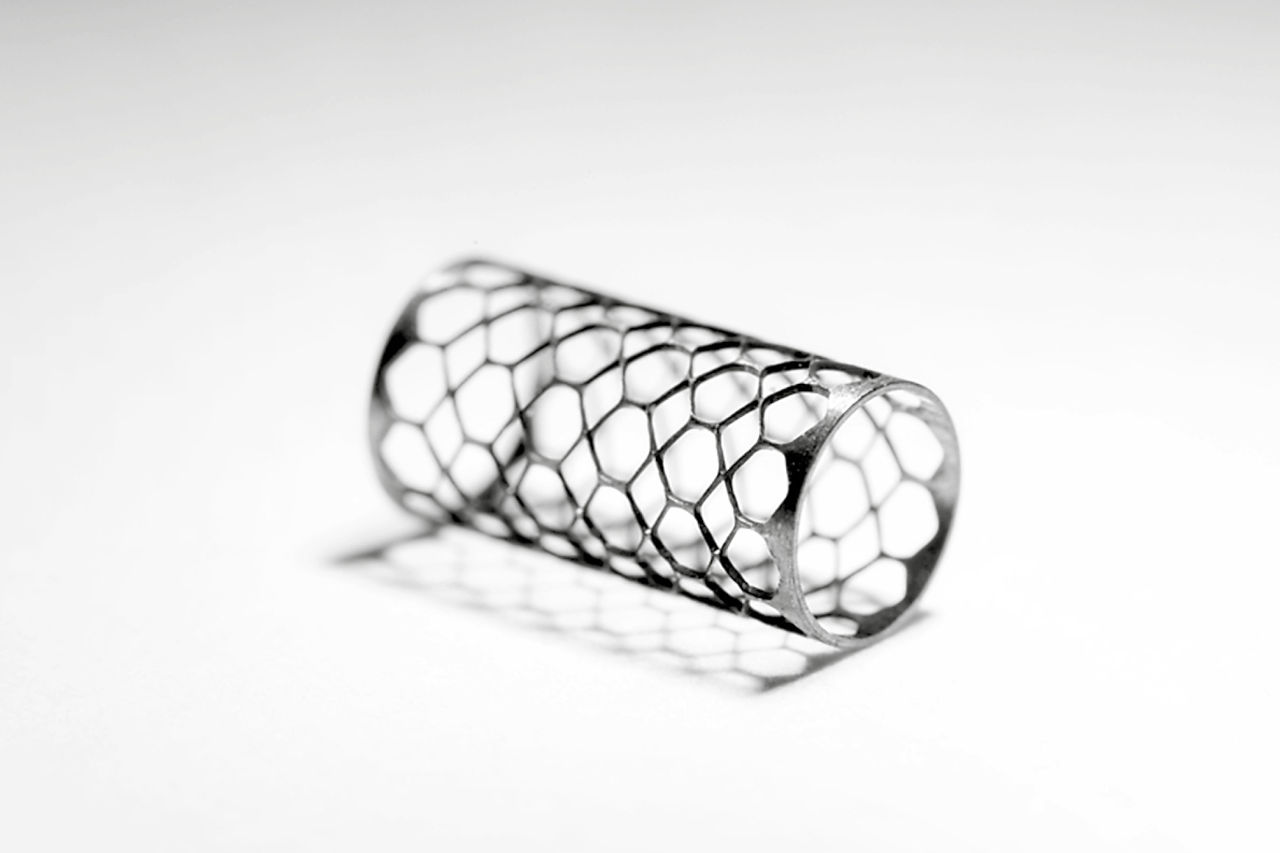

Tıbbi

Minyatürleştirme bariz bir eğilimdir ve özelliklerin doğruluğu daha da önemli hale gelmektedir. Yüksek hassasiyetli Lazer Mikro İşleme platformlarımız tıbbi cihaz üreticilerinin üretkenlik, kalite ve sıkı düzenlemelere uyum ihtiyaçlarını karşılar.

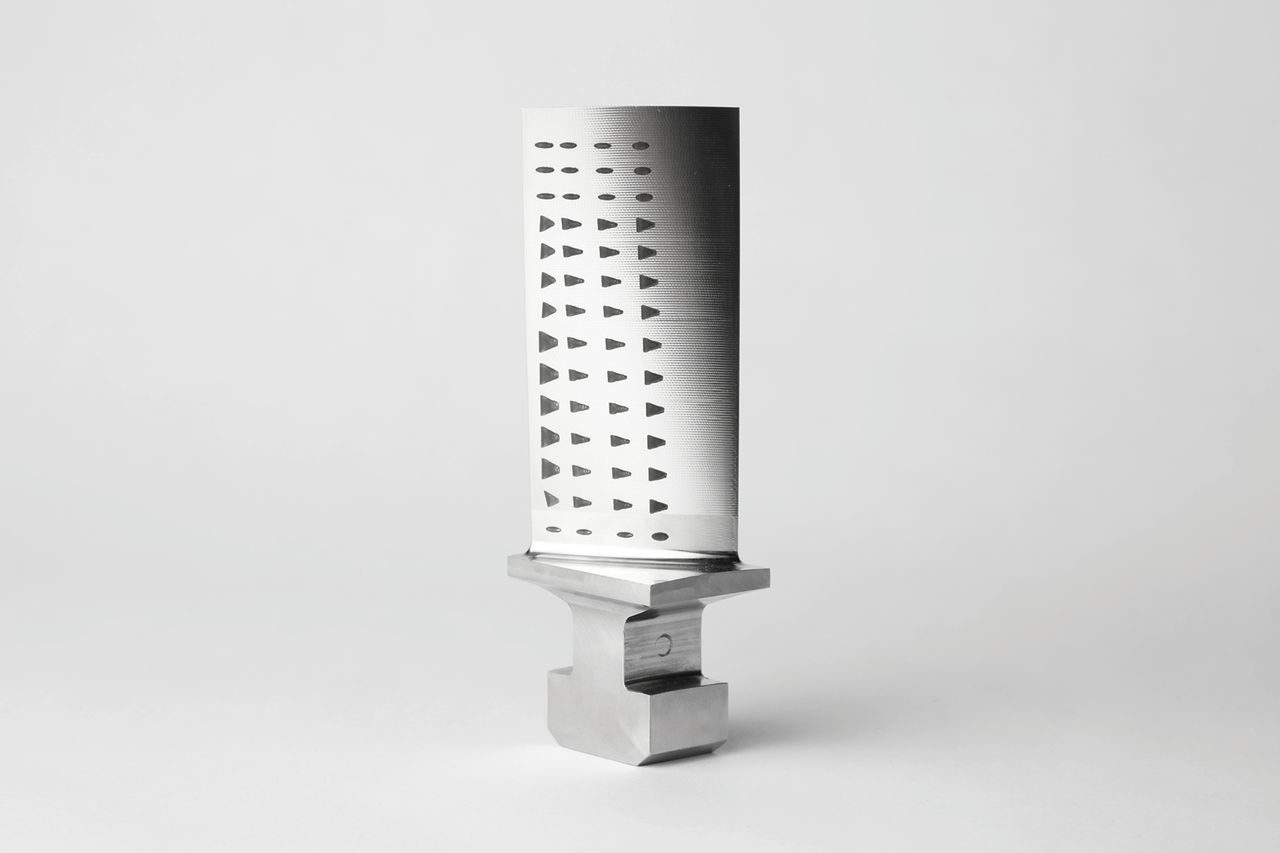

Havacılık

Yeni dökme malzemeler ve termal bariyer kaplamalar, uzay ve havacılık bileşenlerinin işlenmesinde yeni bir yaklaşım gerektirmektedir. Lazer çözümlerimiz, neredeyse her malzeme üzerinde ölçüm deliklerinin, difüzör geometrilerinin ve sızdırmazlık yuvalarının işlenmesine olanak tanır.

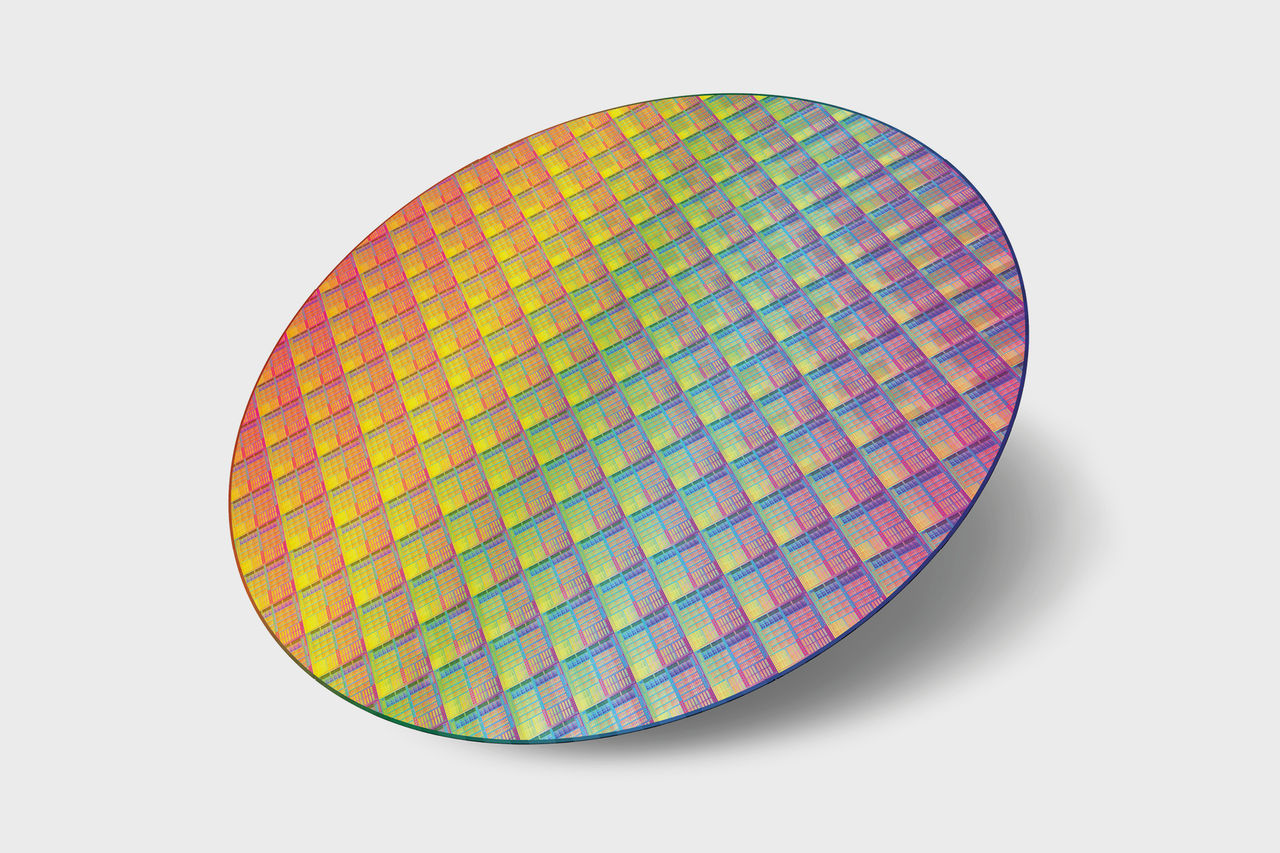

EC/ICT

Yonga plakası aynaları alüminyum veya çelik gibi metallerden ya da silikon karbür veya cam gibi daha sıra dışı malzemelerden imal edilir. Lazer süreçlerimiz, yüksek değerli silikon plakaların güvenli bir şekilde taşınmasını sağlamak üzere deliklerin, yuvaların, pimlerin ve olukların hassas bir şekilde işlenmesini mümkün kılar.
