Micromecanizado láser

¿Qué es el micromecanizado láser?

El micromecanizado láser es un proceso de fabricación de alta precisión que utiliza un haz láser para eliminar material a escala microscópica. Las piezas mecanizadas pueden ser relativamente grandes, mientras que las estructuras producidas, como agujeros, ranuras u otras formas, pueden oscilar entre unas cuantas micras y unos pocos milímetros. En función de la configuración óptica, el tamaño de la herramienta láser suele estar comprendido entre 10 y 60 μm, lo que permite el procesamiento de estructuras finas en cualquier tipo de material, incluidos materiales muy duros y quebradizos.

¿Por qué acudir a GF Machining Solutions para el micromecanizado láser?

Gracias a una sólida experiencia en desarrollo de software y fotónica, GF Machining Solutions desarrolla constantemente sistemas láser basados en 70 años de experiencia en centros de mecanizado de alta precisión de vanguardia.

Con la integración de Microlution en 2016, GF Machining Solutions ha reforzado significativamente su posición en el campo del micromecanizado láser, y ahora es líder en innovación y mercado.

Please accept all cookies to view the youtube video content.

La mayoría de las aplicaciones de micromecanizado requieren láseres pulsados ultracortos, también denominados láseres de femtosegundos. Basándose en 15 años de experiencia con láseres de femtosegundos, GF Machining Solutions desarrolla sus propios productos, como el sistema Femto FlexiPulse™, con los mejores fabricantes de láseres del mundo.

Gracias a su presencia mundial y a sus conocimientos únicos, los ingenieros de aplicaciones láser de GF y la GF Academy están a su disposición para ayudarle a aprovechar todo el potencial de su aplicación con una máquina láser GF.

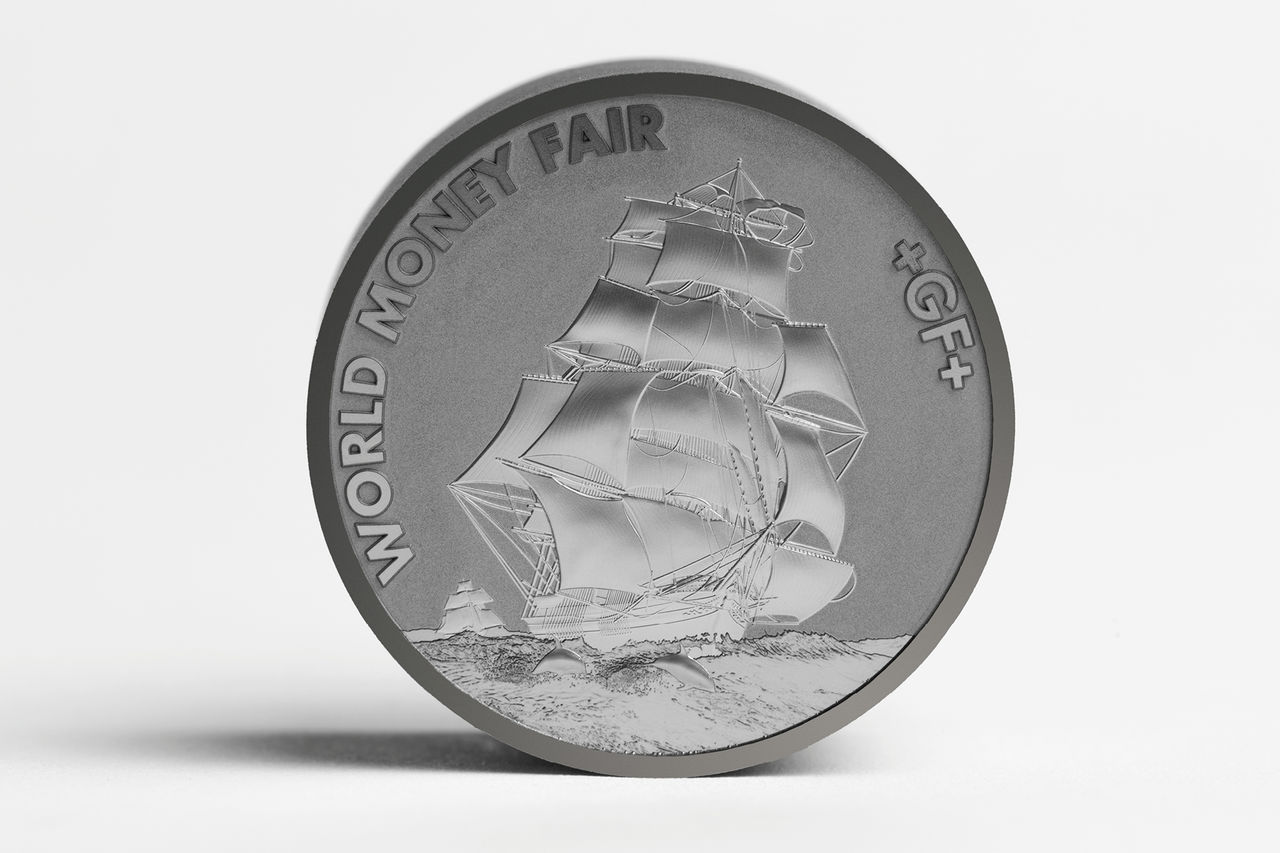

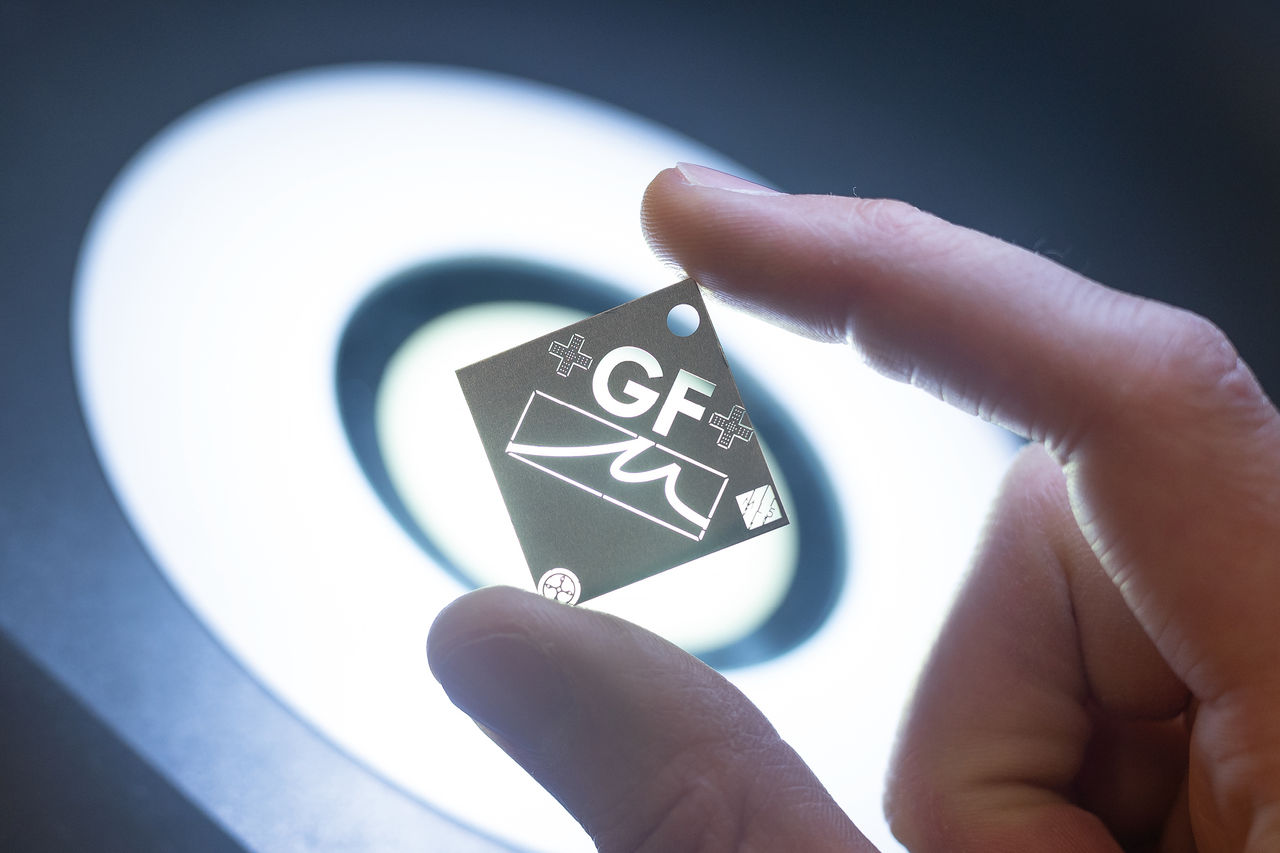

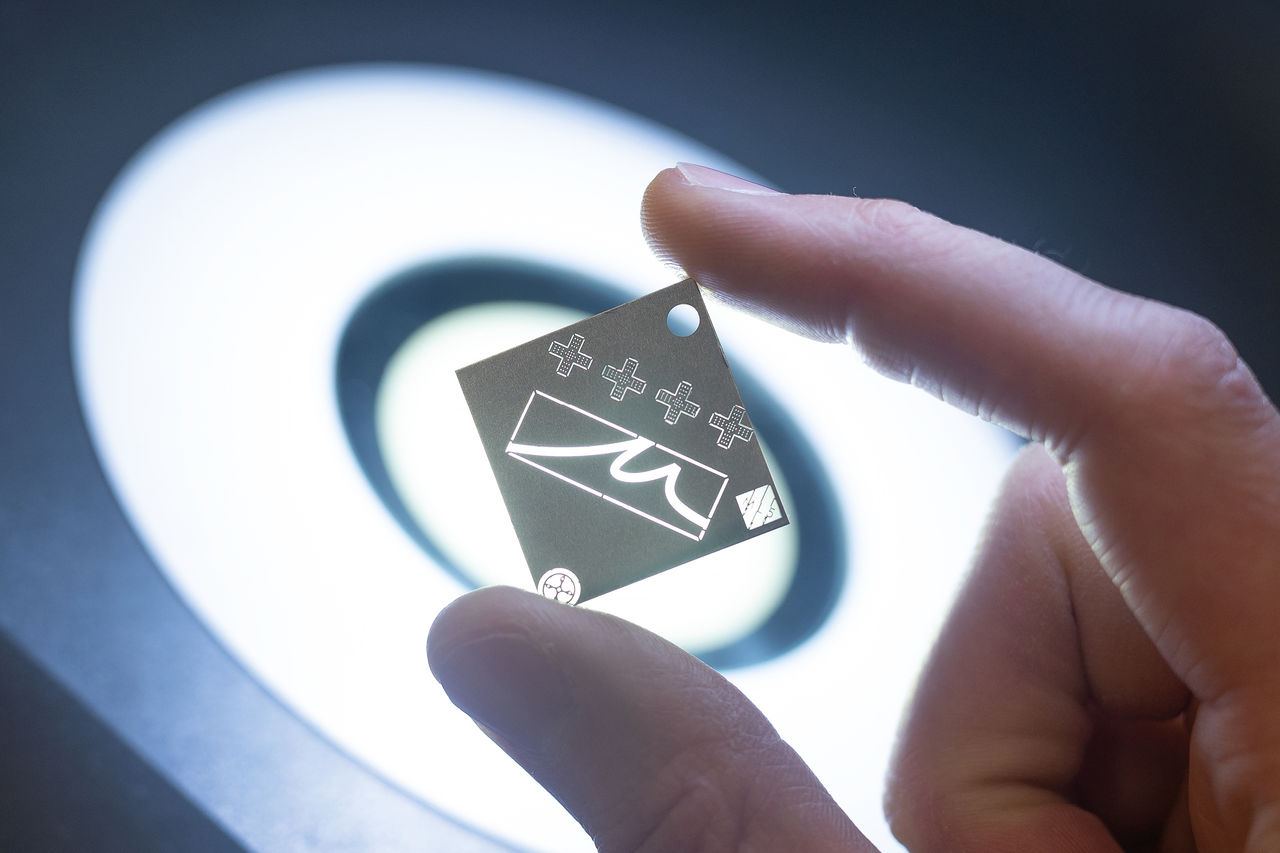

Micrograbado

Este tipo de mecanizado modifica la superficie de una pieza con una definición 3D del patrón que se va a producir. Con una máquina de cinco ejes, la superficie grabada puede ser muy compleja. El micrograbado es popular en muchos sectores como la acuñación de monedas, la relojería y los productos de lujo, así como la fabricación de semiconductores, moldes y matrices, herramientas y dispositivos médicos.

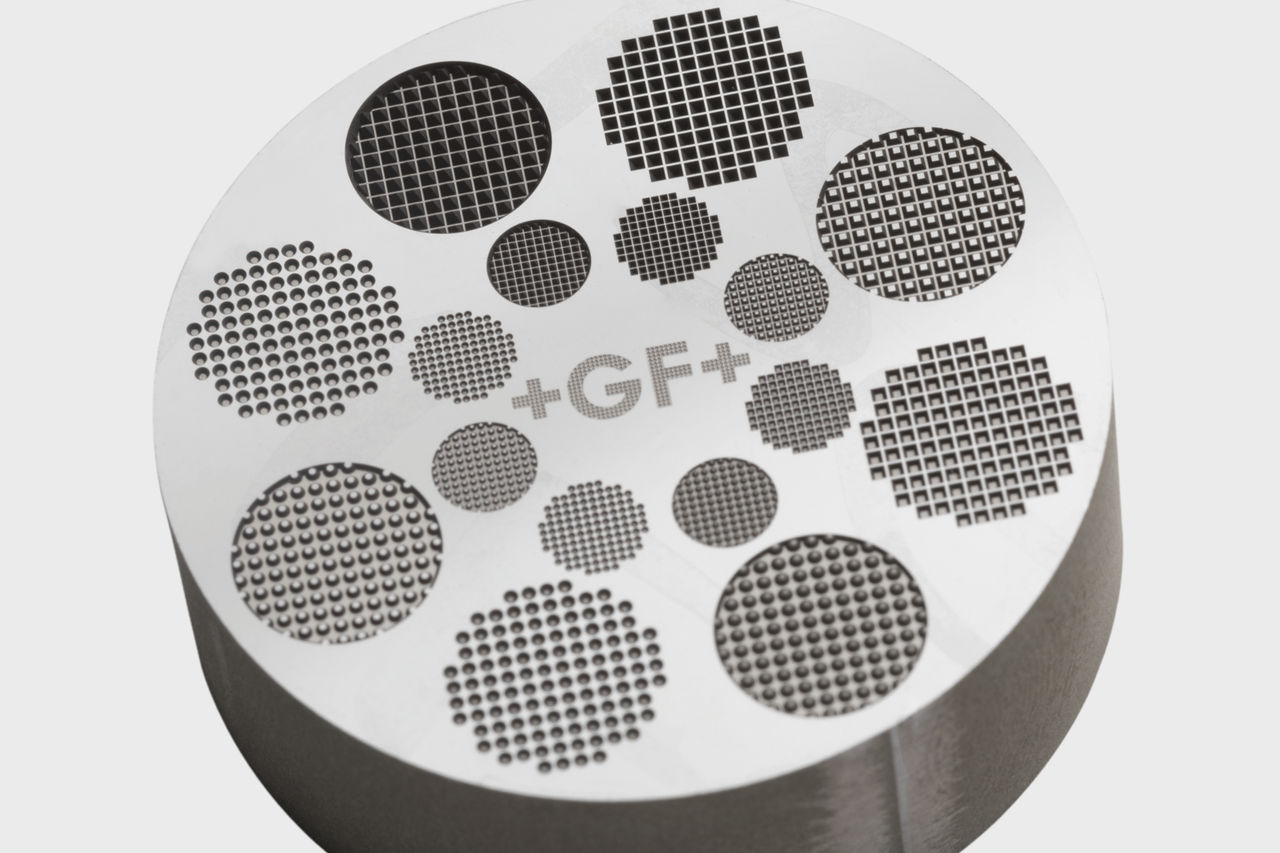

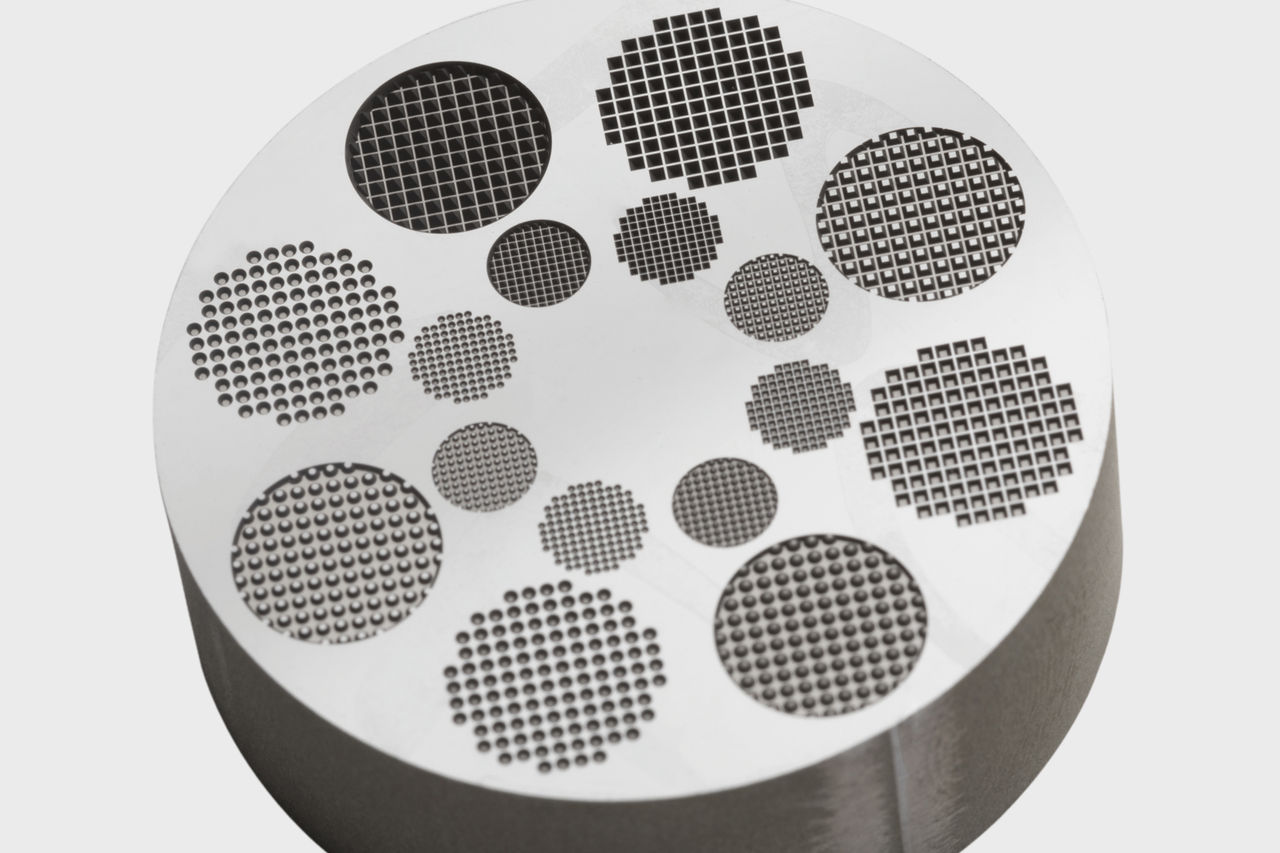

Microformado

El microformado, una forma ideal de producir formas o cavidades de alta precisión, también utiliza una definición 3D del volumen que se va a eliminar. El microformado va más allá al permitir una mayor precisión y un mayor tamaño de la pieza, así como más posibilidades en términos de formas y acabados superficiales. El microformado, complemento perfecto para la electroerosión y el mecanizado, permite producir micromoldes, microherramientas y piezas hechas de materiales muy duros con pequeños detalles y bordes afilados.

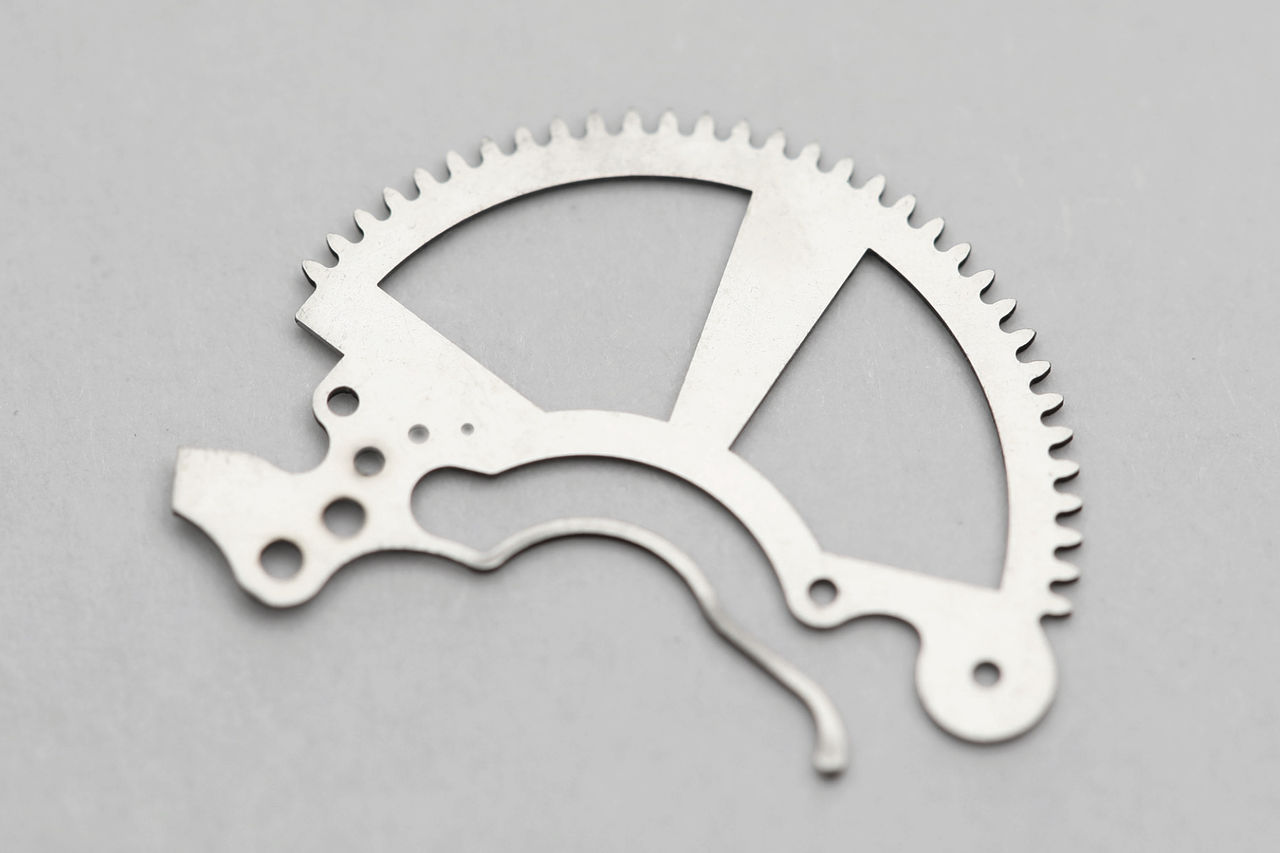

Microcorte

El microcorte, que se emplea en muchas aplicaciones que requieren estructuras de alta precisión, permite lograr tolerancias ajustadas en materiales que generalmente tienen menos de 2 mm de grosor. Este tipo de estructuras se encuentran en una amplia gama de sectores, como la aeroespacial fina, los dispositivos médicos, las TIC y los componentes electrónicos.

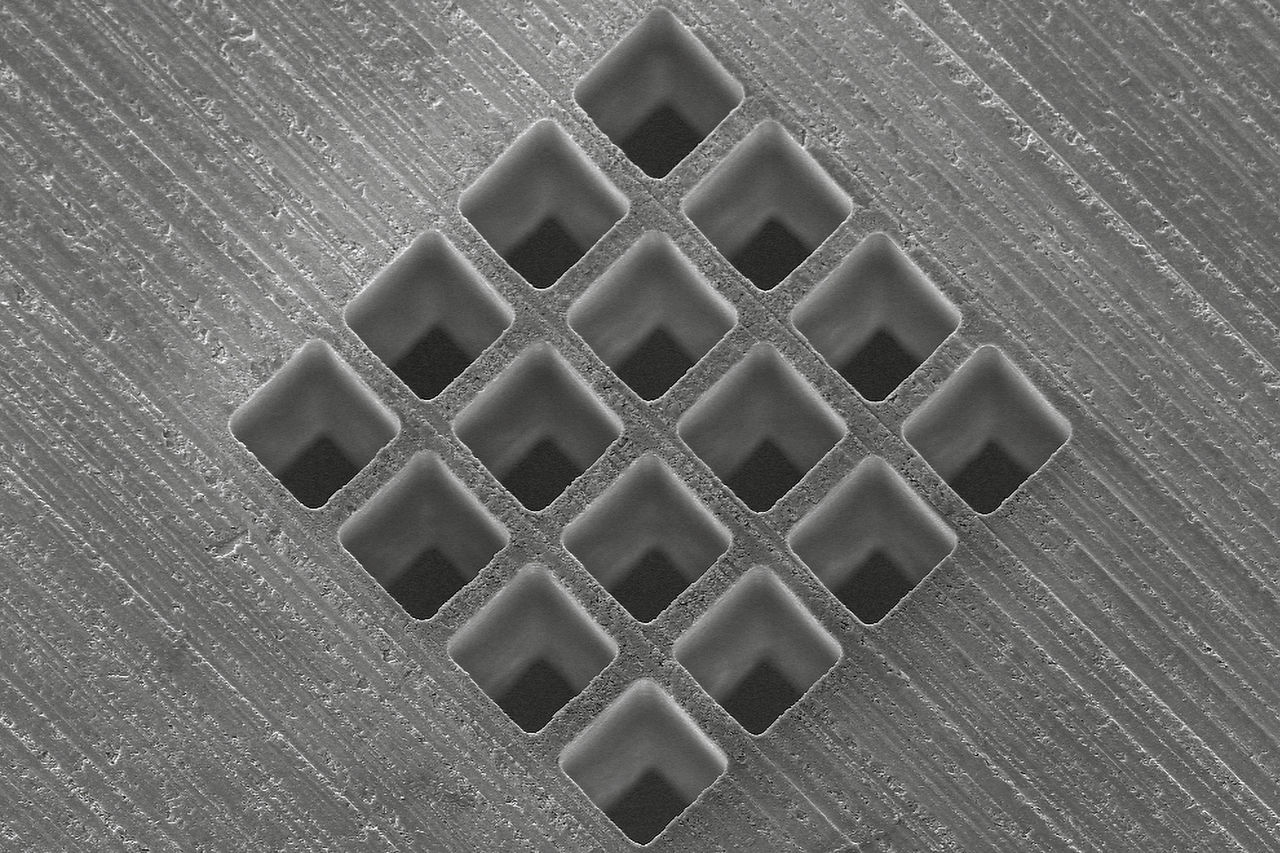

Microtaladrado

El microtaladrado abarca una amplia gama de orificios pasantes de alta precisión en sectores como las TIC, la automoción, la medicina y la industria aeroespacial. Las estructuras van desde orificios cuadrados de 30 μm hasta cerámicas de 300 μm de grosor, pasando por orificios de 500 μm en metales de 5 mm de grosor, los cuales requieren repetibilidad, control cónico y acabados superficiales lisos.

Principales ventajas competitivas

Fuentes láser para cada aplicación

Ofrece láseres de femtosegundos tanto infrarrojos como verdes para optimizar su material y sus geometrías estructurales. Aproveche los láseres de nanosegundos para un mayor rendimiento y un retorno de la inversión más rápido. Obtenga lo mejor de ambos tipos con nuestras soluciones láser de doble fuente.

Escáneres de tres o cinco ejes

Nuestra configuración de suministro de haz de tres ejes permite un mecanizado eficaz mediante el uso de un gran campo de visión con alta velocidad y calidad. Nuestro suministro de haces de cinco ejes permite un corte y un taladrado repetibles de estructuras cónicas positivas, cero e incluso negativas.

Soluciones modulares o llave en mano

Elija una de nuestras muchas soluciones estándar para que su producción se desarrolle con plazos de producción muy cortos. Pase de la impresión a la pieza en colaboración con nuestro experimentado equipo interdisciplinario en una solución llave en mano.

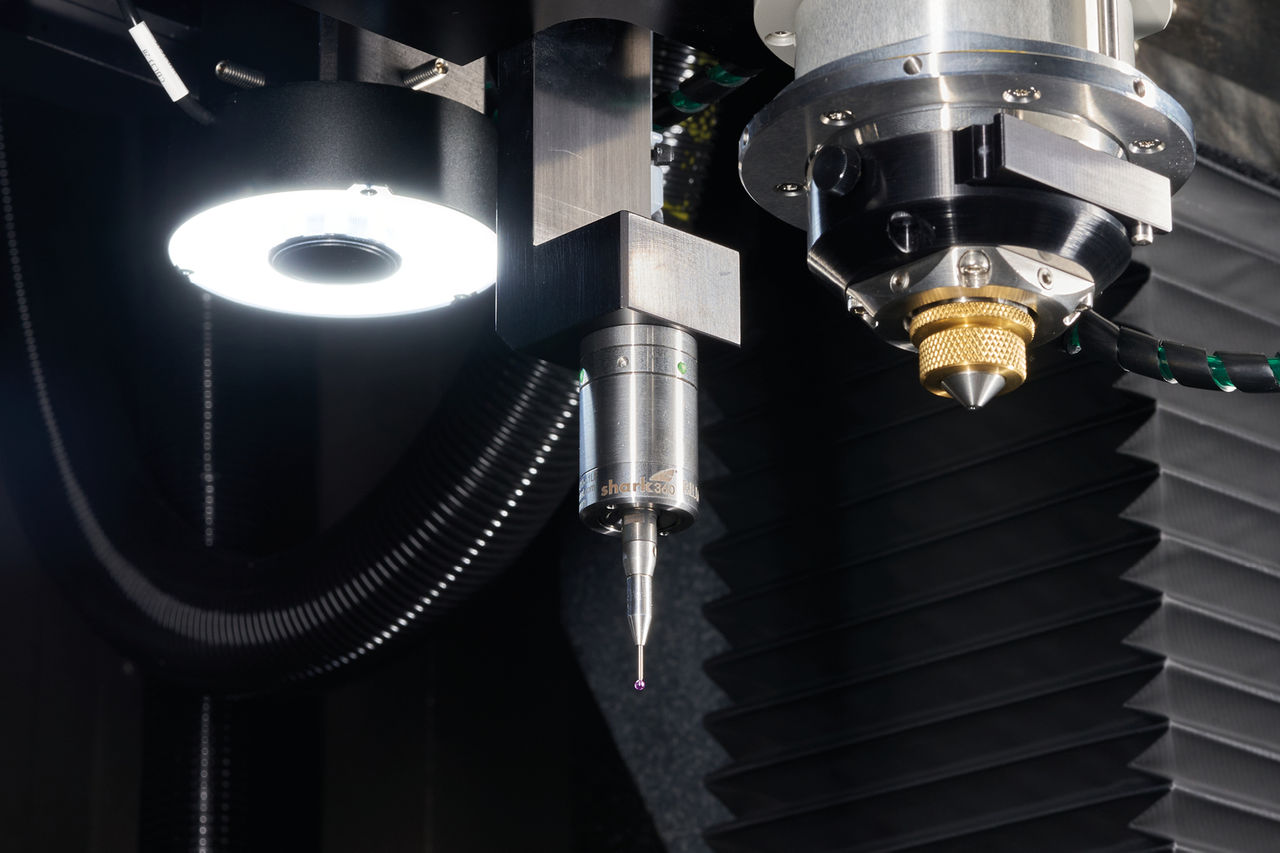

Metrología en proceso

Nuestros sistemas de visión integrados y palpadores de medición permiten la calificación de piezas entrantes y el posicionamiento preciso de las piezas. Aumente sus márgenes mejorando su rendimiento y reduciendo su inspección downstream.

Descripción general de la serie

Please accept all cookies to view the external content.

LASER serie S

Texturización innovadora y productividad más ágil

LASER P 400

Diseño para una precisión extrema y una calidad sin concesiones

ML-5

Consiga una excelente calidad de borde y superficie y paredes laterales rectas

ML-10

Máxima maximización del espacio de trabajo para aplicaciones aeroespaciales

MLTC

Simplifique los complejos procesos de mecanizado en tubos de corte para aplicaciones médicas

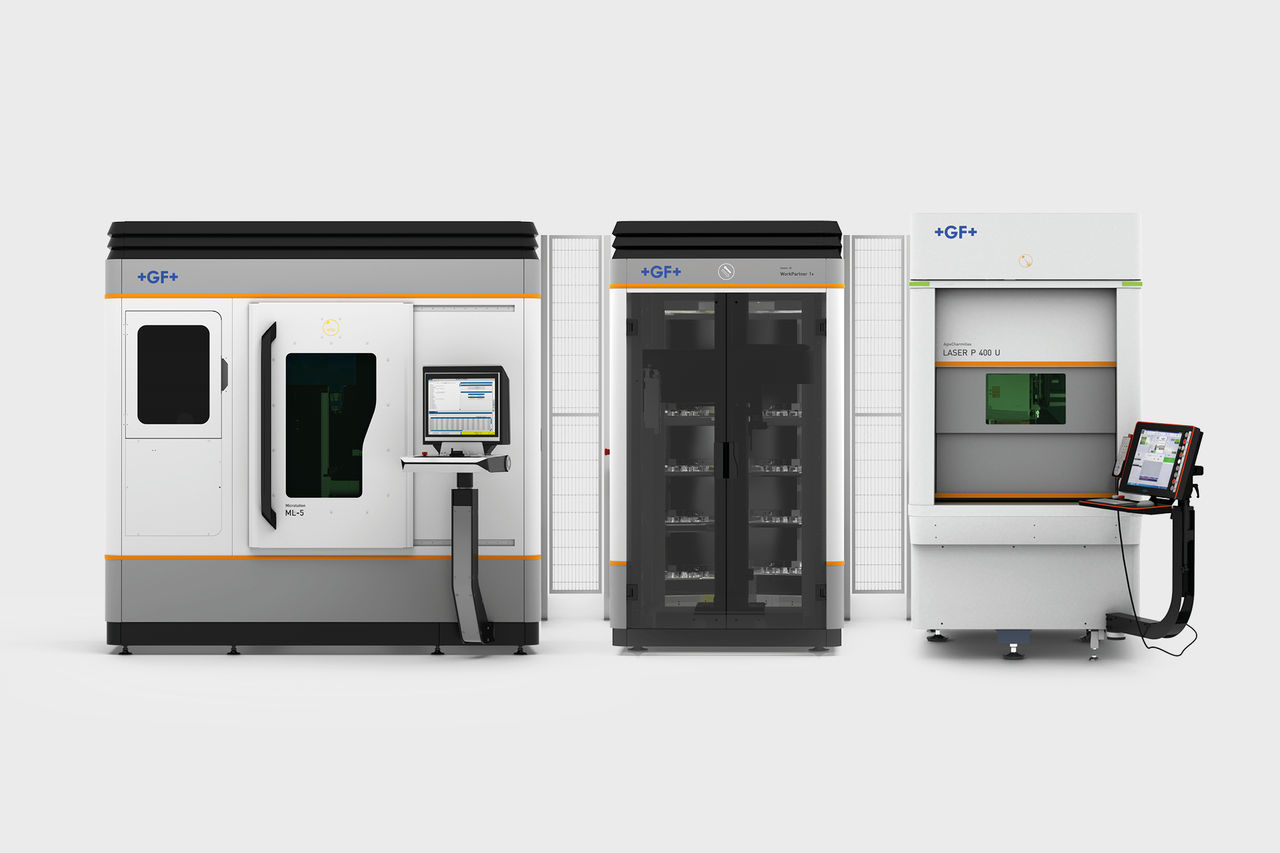

Nuestra gama de máquinas de micromecanizado láser

Micrograbado/microformado
Microcorte
Microtaladrado

Micrograbado/microformado Microcorte Microperforación

Please accept all cookies to view the external content.

LÁSER P y S
Machine
XYZ travel (mm)
Machining volume full 5ax (mm)
Max. part weight (kg)
Machine XYZ travel (mm)
Machining volume full 5ax (mm)
Max. part weight (kg)
LASER P 400 fs 600 x 400 x 300
600 x 400 x 250 *
50
LASER P 400 U fs 600 x 400 x 300
Ø 140 x Z245 with F100 M39
4
LASER S 1000 U fs 1000 x 550 x 880
Ø 510 x Z480 with F163
150
LASER S 1200 U fs 1200 x 900 x 970
Ø 1200 x Z790 with FS163
1200

* Tamaño máximo de la pieza

ML-5/ML-10/ML-TC
Machine
Number of motion axes
Type of beam delivery
Type of LASER
Machine Number of motion axes
Type of beam delivery
Type of LASER
ML-5 3-axis / 5-axis
2-axis / 3-axis / 5-axis scanheads
IR femtosecond, Green femtosecond
ML-10 5-axis
Fixed optics / articulated wrist / 3-axis scanhead
IR nanosecond, IR millisecond
ML-TC 4-axis
fixed optics
IR nanosecond, IR femtosecond

Posibilidades de aplicación

Hileras

Reduzca el coste por pieza mecanizando directamente la pieza final sin consumibles. Las características complejas de cono cero se pueden mecanizar fácilmente sin necesidad de electrodos o microtaladros precisos. Consiga cualquier geometría simplemente cargando un programa de piezas nuevo.

Altos niveles de planicidad

El software Smart CAM, la alta estabilidad de la máquina y el uso del más alto estándar de fuentes láser de femtosegundos son las claves para dominar las tolerancias geométricas más complicadas, especialmente en sectores de alta precisión como la medicina, la relojería o las TIC. Alcance valores típicos de tolerancia a la planicidad de -/+ 3 μm y una rugosidad superficial 3D de Sa = 0,23 μm.

Mecanizado de materiales duros

Desde metales duros hasta cerámica y vidrio, mecanice cualquier tipo de material en sus aplicaciones de semiconductores y componentes eléctricos, gracias a nuestras fuentes láser de femtosegundos y nanosegundos, también disponibles con una configuración láser doble.

Detalles más precisos para electrónica de consumo

Desde el concepto hasta la pieza, programe fácilmente la trayectoria gracias a nuestra potente y completa solución de software LaserSUITE360, y consiga el mejor nivel de detalle.

Tarjetas de sonda

La miniaturización de componentes electrónicos requiere el mecanizado de estructuras más pequeñas y precisas. Nuestra plataforma de micromecanizado láser ultrarrápido ML-5 es capaz de conseguir radios de esquinas interiores inferiores a   μm y paredes laterales sin cono para responder a las exigencias del fabricante.

Componentes relojeros

Los movimientos de los relojes, con cientos de componentes extremadamente pequeños y de escasa tolerancia, requieren el uso de soluciones de micromecanizado láser ultrarrápido para obtener costes menores, tiempos de ciclo más rápidos y una mayor productividad en comparación con los métodos de mecanizado tradicionales.

Iluminación en automóviles

Nuestro centro de mecanizado de femtosegundos LASER S 1200 U de cinco ejes, capaz de producir detalles afilados y grabar moldes grandes, funciona en la longitud de onda verde. Permite realizar prototipos rápidos con grabado directo en polímeros, así como controlar los efectos brillantes y respetar la integridad de las superficies.

Estructuras ciegas

Elimine operaciones innecesarias con el micromecanizado láser para estructuras ciegas. Corte perfiles, perfore orificios y mecanice cualquier estructura ciega, todo con una única configuración.

Posicionamiento preciso de cinco ejes

Consiga la repetibilidad de las estructuras y un posicionamiento exacto. Los sistemas de visión integrados y los palpadores de medición garantizan que la pieza entrante se mida y califique para lograr tolerancias de posicionamiento ajustadas.

Producción de grandes volúmenes de piezas pequeñas

Ejecute una producción sin luces en piezas con diámetros exteriores de hasta 0,3 mm gracias al pequeño sistema de manipulación de tubos de la plataforma de corte de tubos láser MLTC.

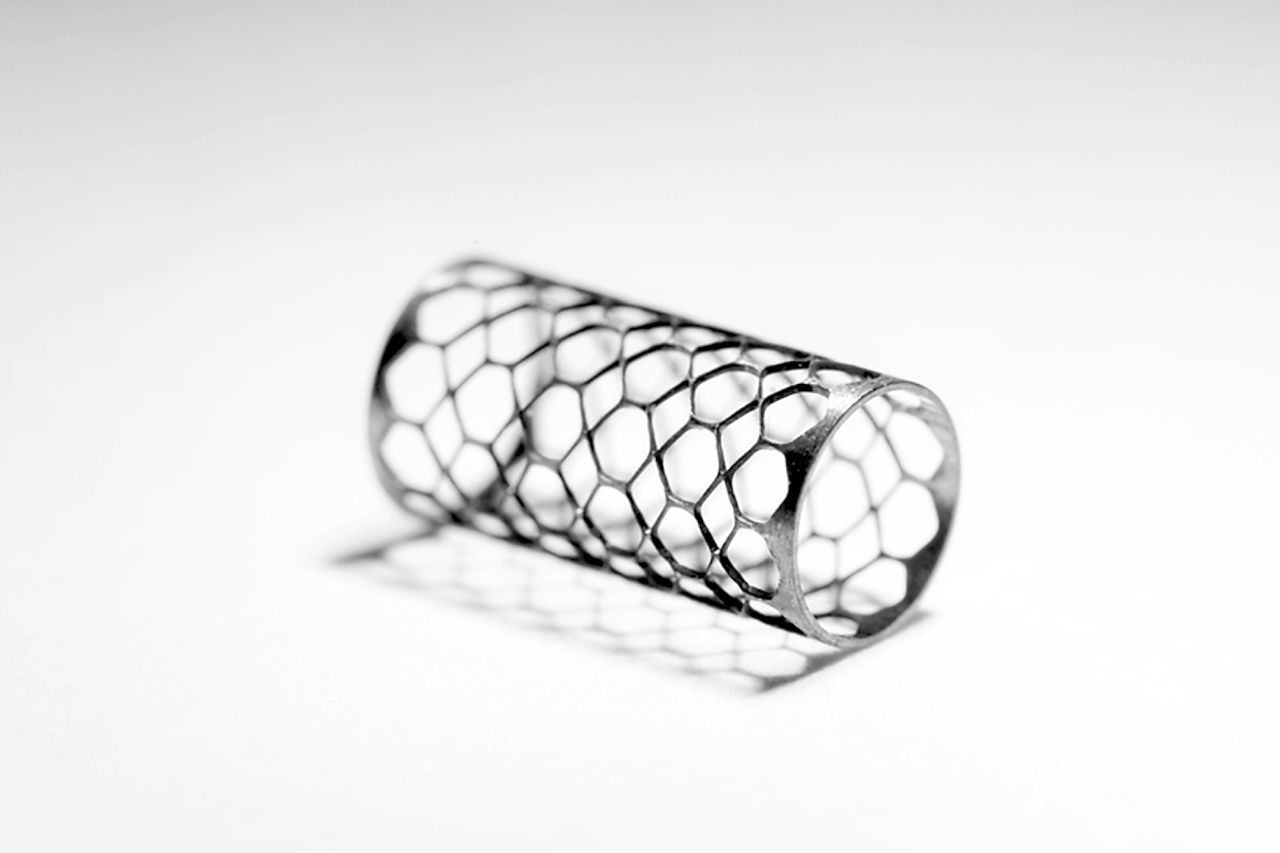

Sector médico

La miniaturización es una tendencia clara y la precisión de las funciones es cada vez más crucial. Nuestras plataformas de micromecanizado láser de alta precisión responden a las necesidades de productividad, calidad y cumplimiento de las estrictas normativas de los fabricantes de dispositivos médicos.

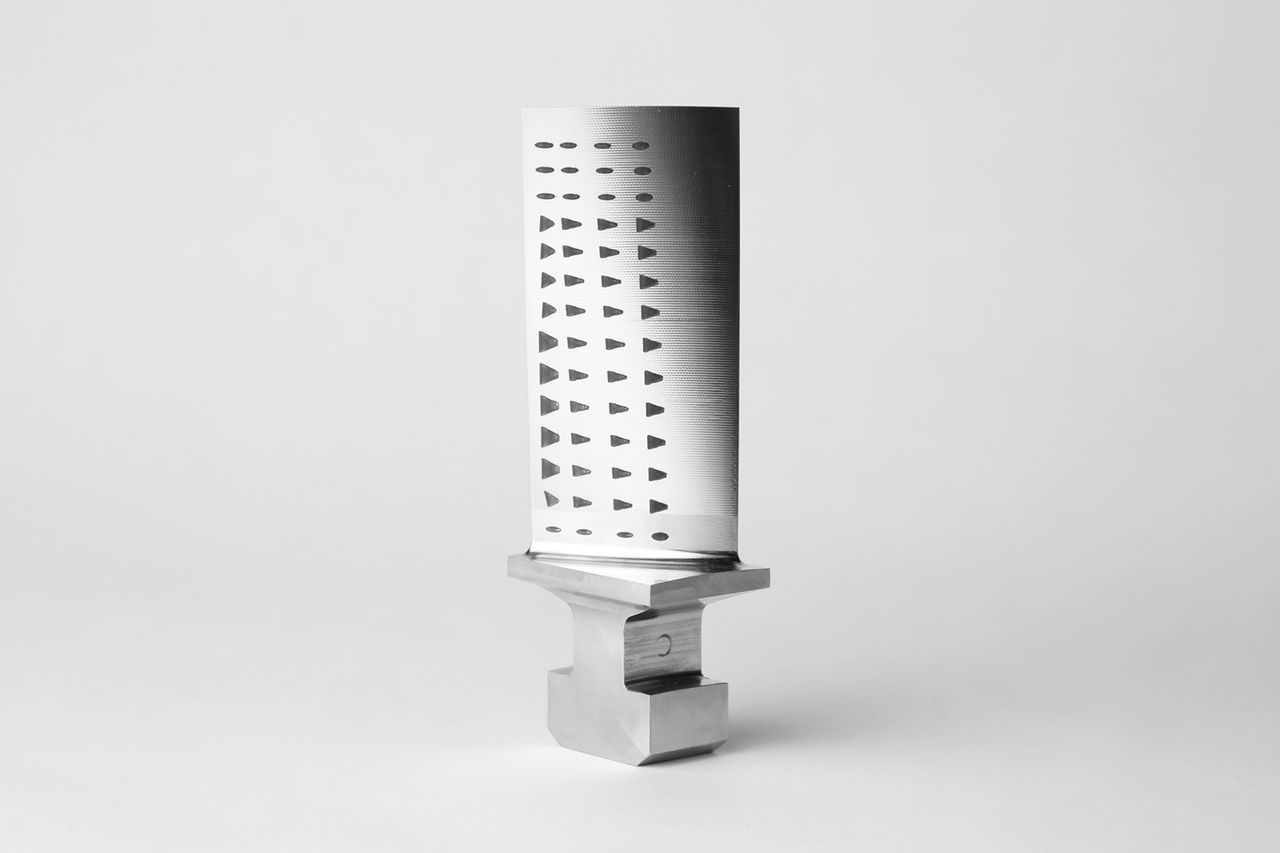

Sector aeroespacial

Los nuevos materiales a granel y recubrimientos de barrera térmica requieren un nuevo enfoque en el mecanizado de componentes aeroespaciales. Nuestras soluciones láser permiten procesar orificios de medición, geometrías de difusores y ranuras de juntas en casi cualquier material.

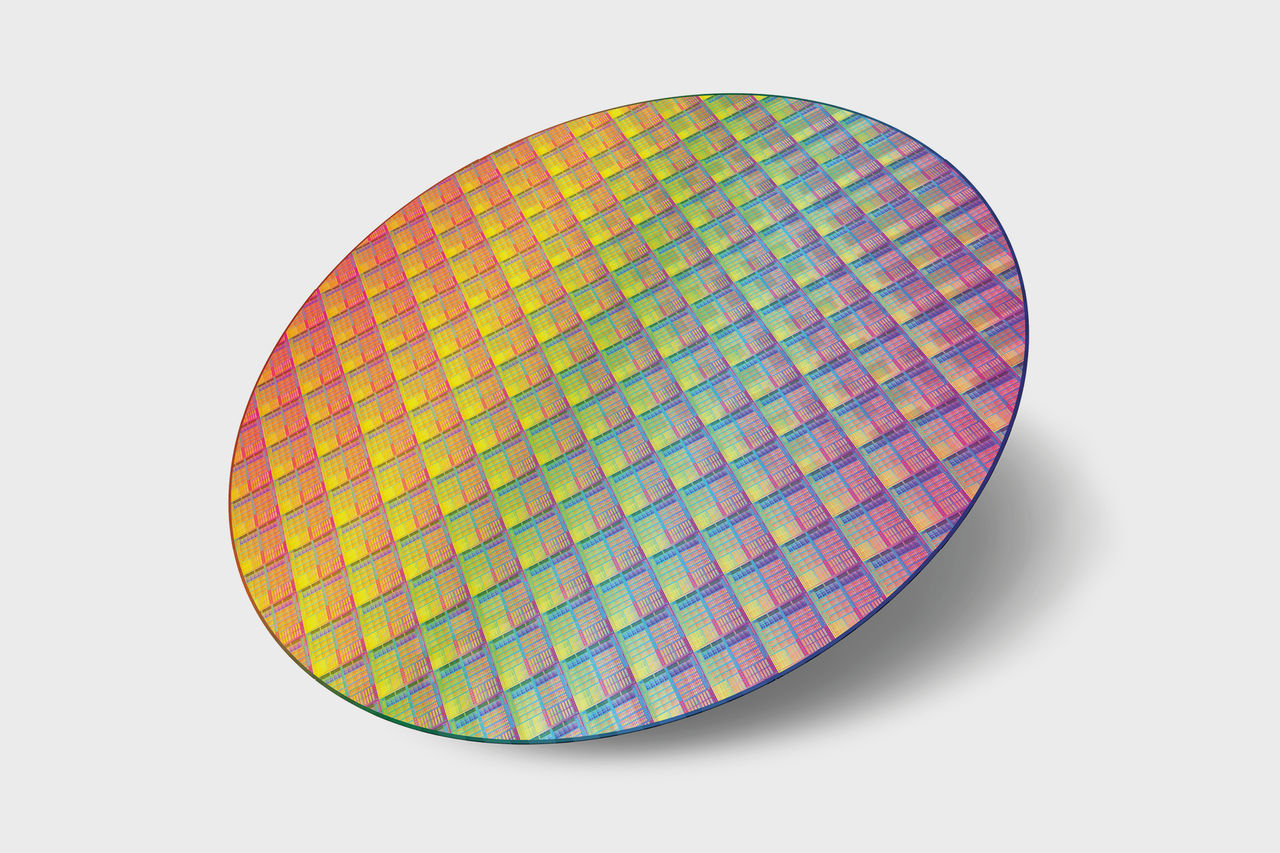

Componentes electrónicos y TIC

Los mandrinos de obleas se fabrican con metales como el aluminio o el acero, o materiales menos convencionales como el carburo de silicio o el vidrio. Nuestros procesos láser permiten un mecanizado preciso de orificios, ranuras, pasadores y ranuras para garantizar la manipulación segura de obleas de silicio de alto valor.
