Delik delme

Çoklu yapılandırma ile kolayca delik açın

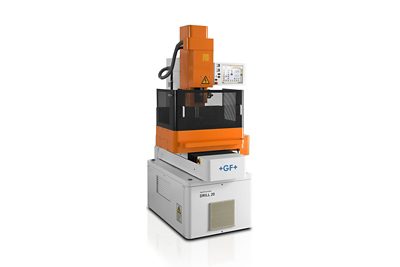

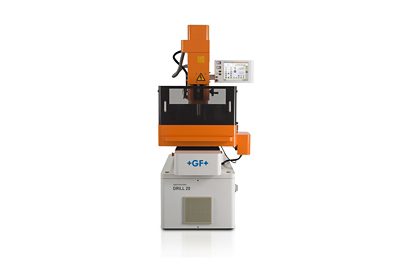

AgieCharmilles DRILL 20, başlangıç deliklerini delmede yaygın olarak kullanılan yüksek hızlı bir delme makinesidir. Havacılık sektöründe uçak motorları için ve ayrıca enerji üretiminde gaz türbinleri için, türbin kanatlarının ve kanatçıkların erimesini önlemek için bunların yüzeyinde bir soğutma havası filmi oluşturmak üzere soğutma deliklerine ihtiyaç vardır. Bu makine beş eksenli yapılandırması sayesinde eğimli yüzeye sahip bir iş parçasında herhangi bir açıda delik delebilir.

Kurulum sürenizi kısaltın

Operatör konsolu sayesinde süreç izleme ve optimizasyon gerçekleştirilir. Kısa devre, sıcaklık ve sıvı seviyesi sensörleri güvenli çalışma sağlar. Sayısal kontrollü X, Y ve Z eksenleri ve çeşitli temas döngüleri, kurulum sırasında operatör için kolaylık sağlar.

Hayatınızı kolaylaştırın

Operatör konsolundaki veri girişi hızlı ve basittir. Teknoloji ayarları malzeme elektrodu/parçası, parça yüksekliği ve elektrot çapı tarafından otomatik olarak seçilir. Temas döngüleri birkaç komutla programlanabilir ve kullanılabilir.

DRILL 20 uygulamaları
Makine teknik özellikleri

DRILL 20

Please accept all cookies to view the external content.

AgieCharmilles Drill 20

AgieCharmilles Drill 20

AgieCharmilles Drill 20
AgieCharmilles Drill 20

Maksimum delme derinliği

200 mm’ye (7,78 inç) kadar delme derinliklerine sahip olan DRILL 20 geniş bir uygulama aralığı için ideal dikey matkaptır.

İnce elektrot teknolojisi

Bu makinenin Ø0,1 – 0,3 mm (0,004 – 0,012 inç) ince elektrot teknolojisi onu kurşun çerçevelerde veya yüksek hızlı presleme kalıplarında ince başlangıç deliklerini delmek için uygun hale getirir.

Çoklu yapılandırma ile kolayca delik açın

Küçük, büyük, açık veya kör delik, tekli ve çoklu delik ihtiyacı ne olursa olsun, buna uygun teknoloji otomatik olarak seçilir.

Teknik özellikler

DRILL 20

Main Specifications
Electrode diameter	0.3 up to 3 mm (option: 0.10, 0.15, 0.20 mm) 0.004 up to 0.12 in (option: 0.004, 0.006, 0.008 in)
Maximum drilling depth	200 mm 7.78 in
Maximum workpiece weight	300 kg 660 lb
Travel paths of axes X, Y and Z	300 x 200 x 300 mm 11.8 x 7.8 x 11.8 in
Worktable size (width x length)	400 x 300 mm 15.7 x 11.8 in
Rotating spindle	57.5 rpm
Travel path of the electrode guide	100 mm 3.9 in
Heavy duty generator	30 A
Dielectric volume	16 l 4.2 us gal
Mains connections	3 x 400 V 50/60 Hz
Maximum power consumption	5 kW
Display	TFT Touch screen, 12.1”
Pump operating pressure	70 bar
Machine dimensions	1345 x 940 x 2040 mm 52.9 x 37 x 80.3 in
Total weight of the machine	870 kg 1918 lbs
