Fraisage

Qu’est-ce que le fraisage ?

Le fraisage est un procédé très efficace utilisé dans la fabrication et le traitement des matériaux ; il implique l’utilisation de broches rotatives pour meuler et éliminer les matériaux d’une pièce brute sous forme de particules plus petites, afin d’obtenir les formes et dimensions souhaitées. Il s’agit de la technologie idéale pour créer des composants avec une précision et une finition de surface exceptionnelles.

Avantages
Machines
Applications
Liechti
Broches

Pourquoi choisir GF Machining Solutions pour votre application de fraisage ?

Spécialisé dans les fraiseuses verticales et avec une approche orientée client, le portefeuille de fraiseuses de GF Machining Solutions comprend des machines sur trois et cinq axes, permettant la manipulation de pièces à la complexité diverse. Découvrez ce que nos fraiseuses peuvent vous offrir !

Personnalisation

Nous proposons différentes tailles de machines en fonction de la taille et du poids de la pièce. Cela garantit que les clients disposent de l’équipement adapté à leurs exigences d’usinage spécifiques.

Performances

Nos fraiseuses à ultra grande vitesse, capables d’une accélération élevée, sont populaires pour leur ergonomie et leurs performances exceptionnelles.

Modularité

Nos fraiseuses sont parfaitement évolutives grâce à nos solutions d’automation.

Veuillez accepter tous les cookies pour accéder à la vidéo YouTube.

Veuillez accepter tous les cookies pour afficher le contenu externe.

Principaux avantages concurrentiels

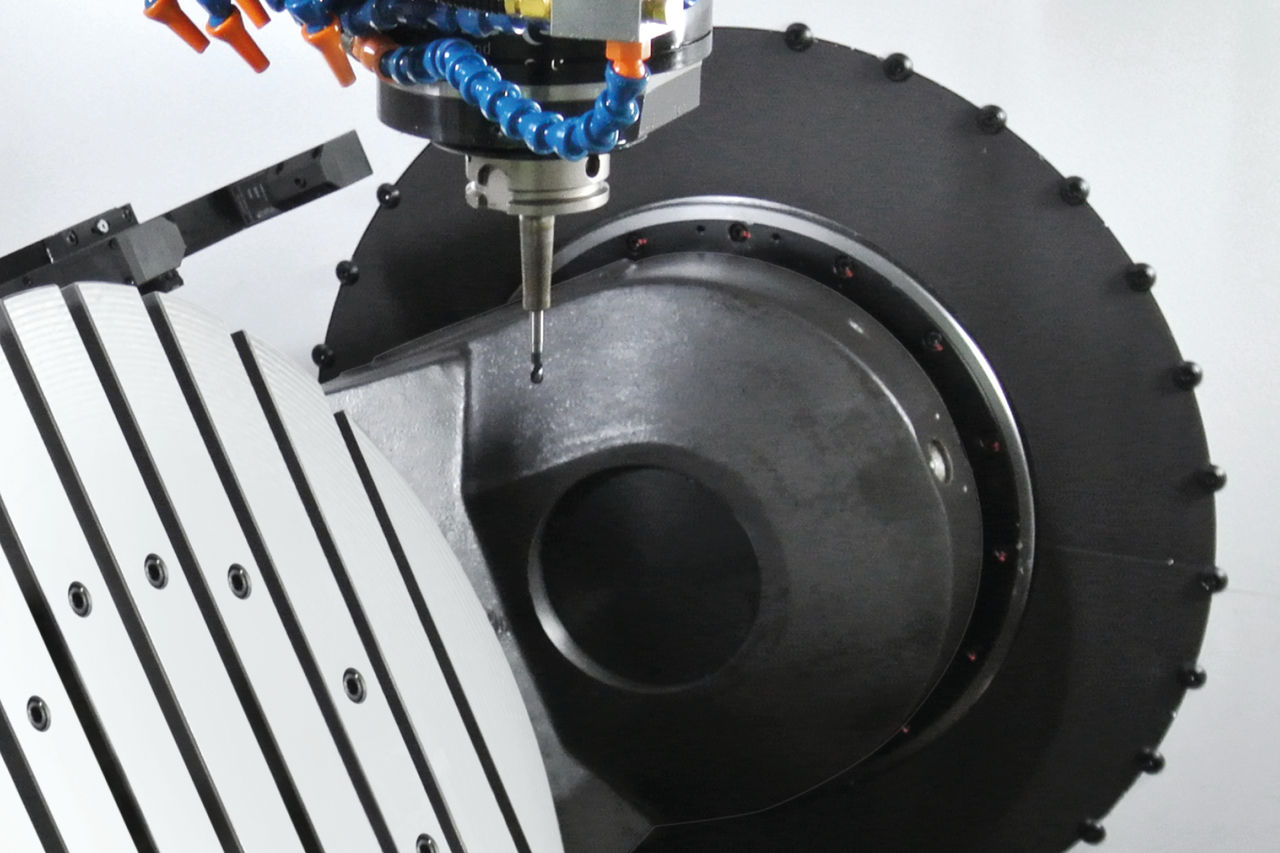

Moteurs couple

Fonctionnant sans friction, les moteurs couple permettent à nos fraiseuses d’améliorer la stabilité du processus, d’éliminer les vibrations et de réduire l’usure. Un mouvement 5 axes simultané et complexe est facilité.

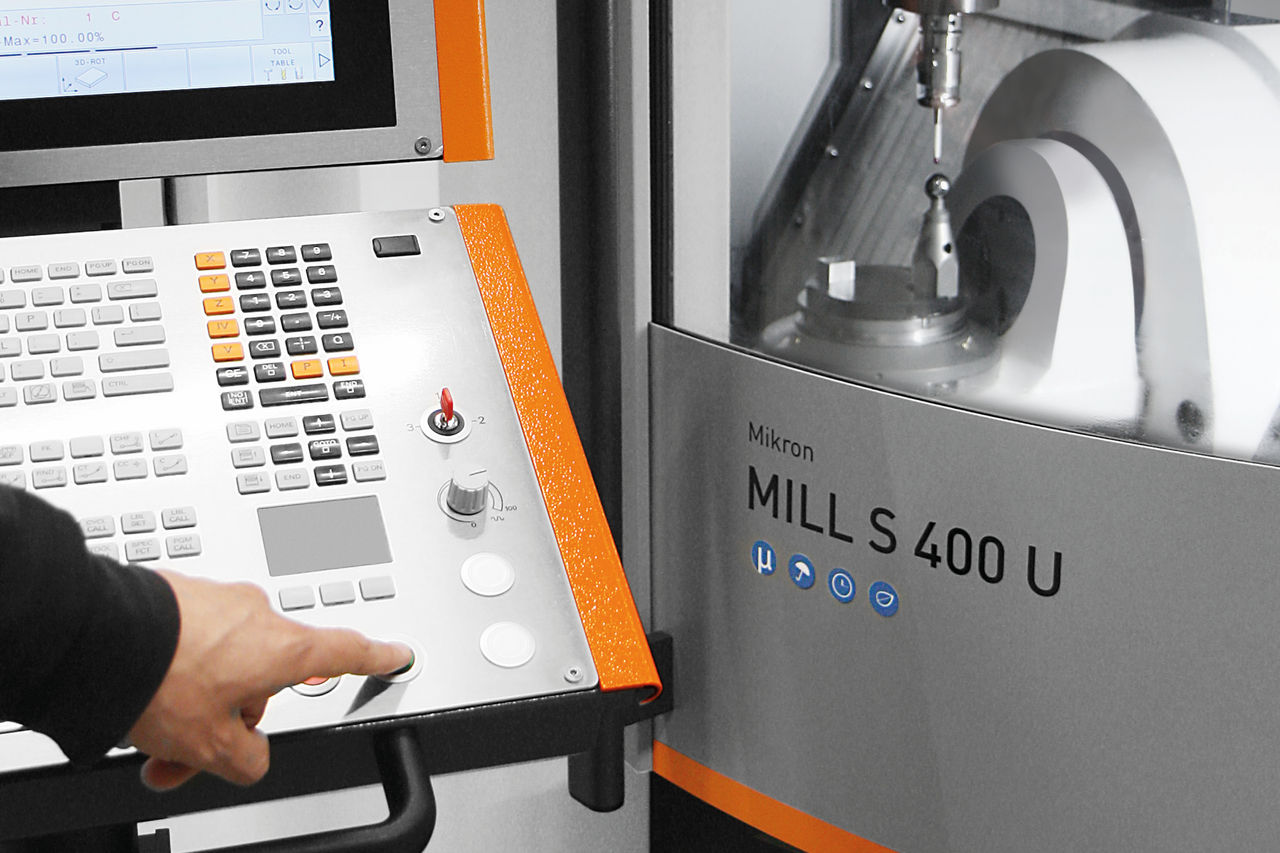

Calibration automatique de la machine (AMC)

Intégrant des algorithmes et une technologie avancés pour optimiser le processus de calibration, l’AMC ajuste automatiquement les composants clés de la machine afin de restaurer la précision souhaitée, réduisant ainsi le risque d’erreur humaine.

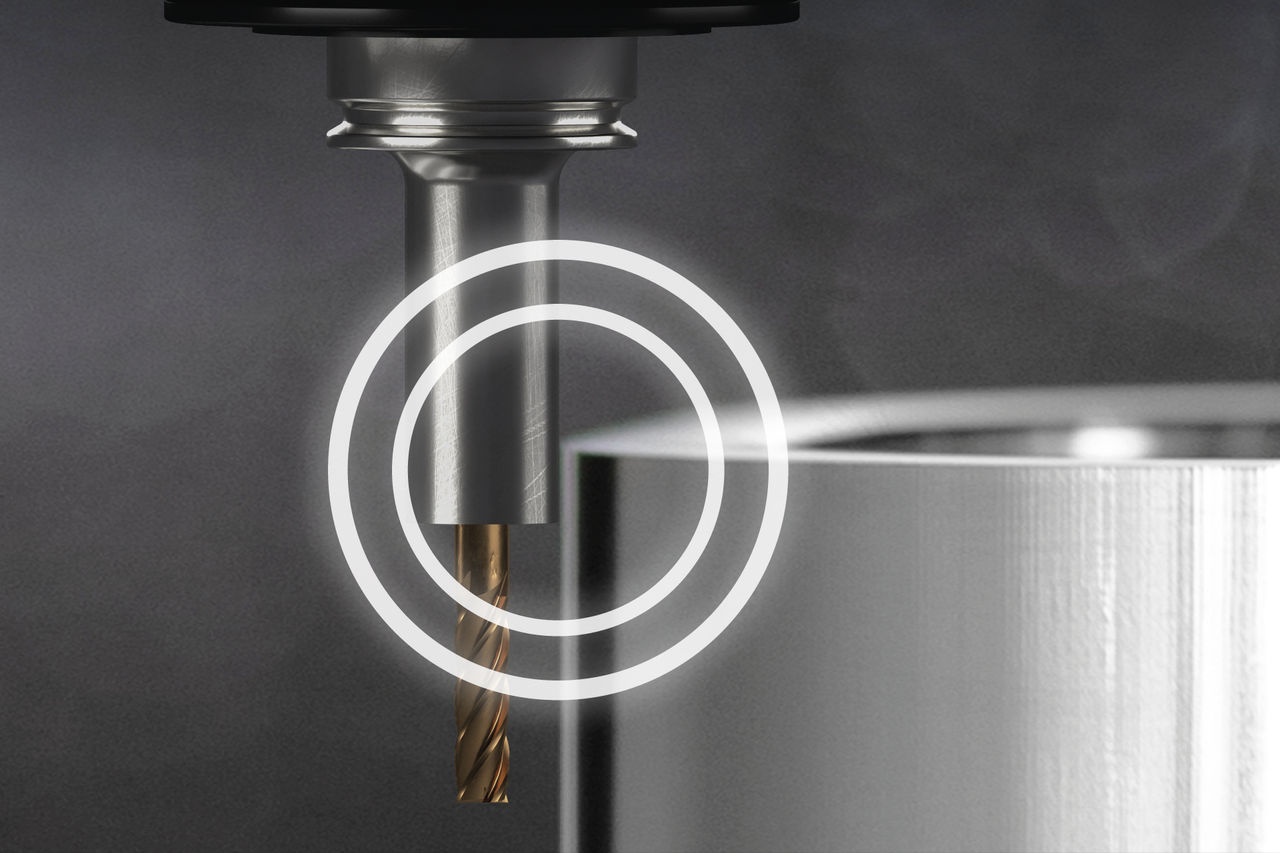

Protection de la broche de fraisage (MSP)

La MSP agit comme une protection pour empêcher les dommages graves et les temps d’arrêt qui auraient autrement lieu en raison d’accidents. En arrêtant immédiatement la machine dès la détection, elle minimise l’impact négatif sur l’équipement et le processus de production.

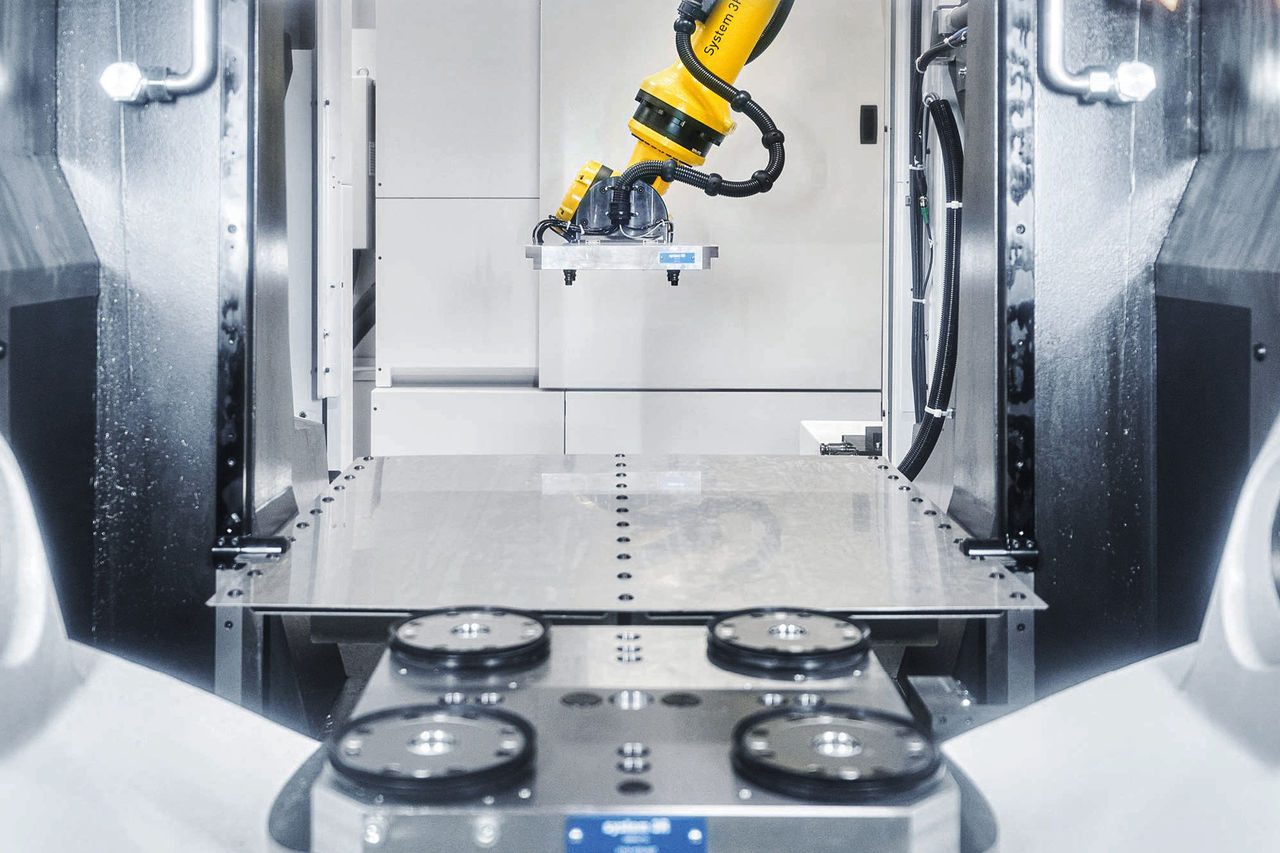

Automation

En réduisant les interventions manuelles et les temps d'arrêt, tout en optimisant le flux de travail et la productivité, nos solutions d’automation minimisent l’empreinte physique de la machine et permettent d’économiser de l’espace dans l’installation de production.

Veuillez accepter tous les cookies pour afficher le contenu externe.

Regardez les vidéos de nos avantages concurrentiels

AMC

Veuillez accepter tous les cookies pour accéder à la vidéo YouTube.

Automation

Veuillez accepter tous les cookies pour accéder à la vidéo YouTube.

MSP

Veuillez accepter tous les cookies pour accéder à la vidéo YouTube.

Moteurs linéaires et moteurs couples

Veuillez accepter tous les cookies pour accéder à la vidéo YouTube.

Veuillez accepter tous les cookies pour afficher le contenu externe.

Aperçu de la série

Veuillez accepter tous les cookies pour afficher le contenu externe.

Série MILL S/X

Précision et qualité pour votre production

MILL P 500

Des performances fiables et exceptionnelles

MILL P 900

Vous guider jusqu’au sommet

Série MILL E

Une production efficace dans les applications universelles

Série MILL S/X U

Usinage dynamique et précis pour des finitions parfaites

Série MILL P U

Flexibilité pour l’avenir

MILL E 500/700 U

Atteignez votre plein potentiel

MILL E 1000/1400/1900 U

Solution de production efficace pour les moules et les grandes pièces

Notre gamme de fraiseuses

3 axes
0-500 kg 3 axes
500-1500 kg 5 axes
0-600 kg 5 axes
600-4000 kg

Veuillez accepter tous les cookies pour afficher le contenu externe.

Que vous deviez usiner de petites pièces pour l’industrie médicale ou des pièces extra-larges pour une application aérospatiale, trouvez exactement la machine qu’il vous faut :

3 axes / 0-500 kg

3 axis / 0-500 kg	XYZ (mm) / Feed rate (m/min)
MILL X 400	500 x 450 x 360 / 100
MILL S 500	500 x 450 x 360 / 61
MILL P 500	500 x 450 x 350 / 30
MILL S 600	600 x 600 x 500 / 61

3 axes / 500-1500 kg

3 axis / 500-1500 kg	XYZ (mm) / Feed rate (m/min)
MILL E 800	850 x 600 x 600 / 40
MILL P 900	900 x 600 x 450 / 30
MILL S 800	800 x 600 x 500 / 61
MILL E 1200	1250 x 600 x 600 / 40

5 axes / 0-600 kg

5 axis / 0-600 kg	XYZ (mm) / Feed rate (m/min) Swiveling (°)
MILL S 200 U	160 x 160 x 200 / 42 +30°/-120
MILL S/X 400 U	500 x 450 x 360 / 61/100 +110/-110
MILL S/X 600 U	800 x 600 x 500 / 61/100 +30°/-110
MILL E 500 U	500 x 450 x 400 / 30 -65/+120
MILL E 700 U	700 x 600 x 500 / 30 -65/+120
MILL P 500 U	500 x 600 x 450 / 45 (61) +91/-121

5 axes / 600-4000 kg

5 axis / 600-4000 kg	XYZ (mm) / Feed rate (m/min) Swiveling (°)
MILL P 800 U	800 x 800 x 550 / 45 (61) +91/-121
MILL E 1000 U	1000 x 1150 x 900 / 32 +16/-120
MILL E 1400 U	1380 x 1150 x 900 / 32 +16/-120
MILL E 1900 U	1880 x 1400 x 930 / 41 -20/+120

Possibilités d’application

Veuillez accepter tous les cookies pour afficher le contenu externe.

Médical

La création d’implants médicaux à partir de métaux biocompatibles exige des solutions de fraisage dédiées. Utilisez le fraisage cinq axes avec des robots automatisés et des broches à grande vitesse pour fabriquer des bridges ainsi que des couronnes complexes et personnalisés.

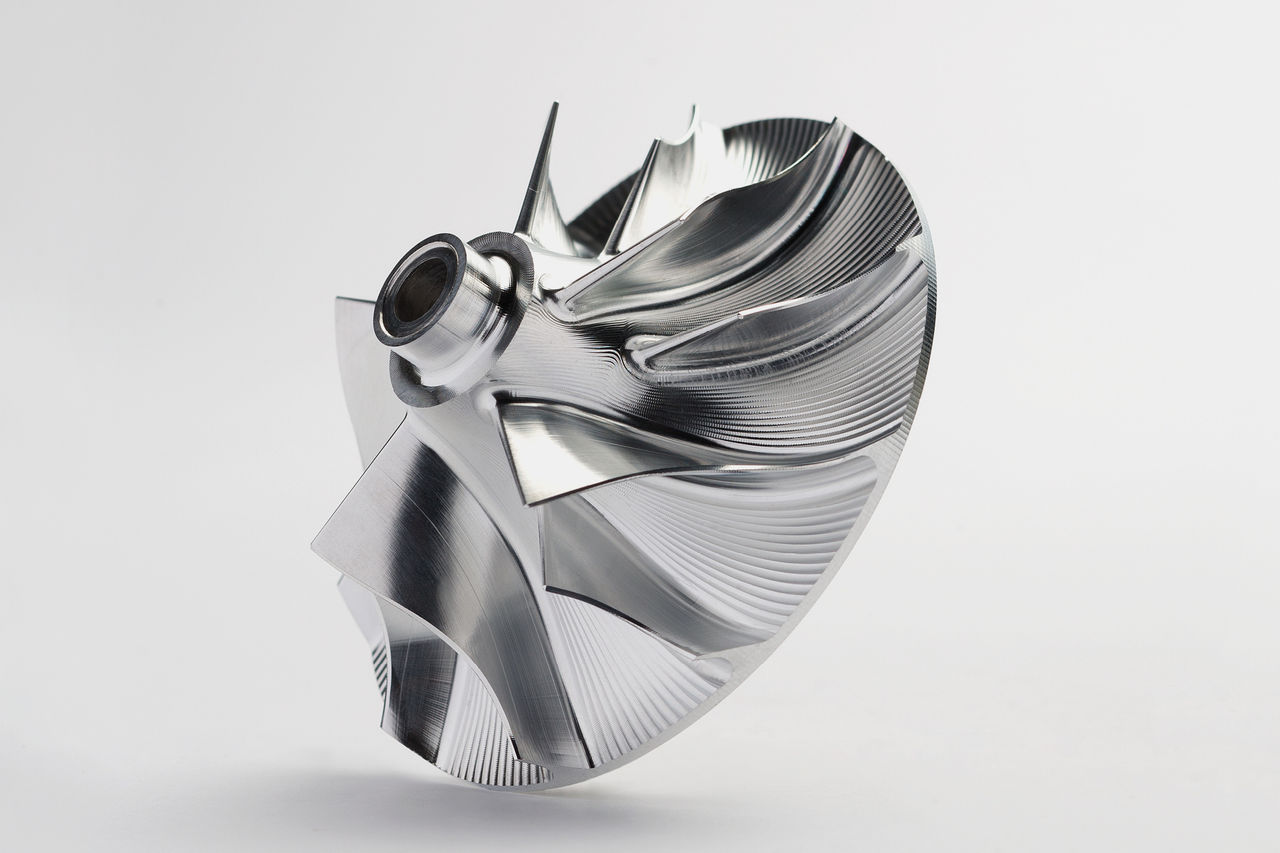

Aéronautique

Qu’il s’agisse de diffuseurs, de roues, de rotors, de pales ou de turbines, nos fraiseuses sont capables de relever les défis les plus exigeants pour une production très précise de pièces spéciales de moteurs pour l’aérospatiale.

Automobile

Bénéficiez de processus d’usinage complets, combinant fraisage et rectification, afin de créer des moules de petite ou de grande taille pour les pièces automobiles électriques et plastiques, pour des applications telles que les groupes motopropulseurs, les piles à combustible et les panneaux d’instruments.

Veuillez accepter tous les cookies pour afficher le contenu externe.

Liechti Engineering

Offrant des solutions pour les moteurs d’avions et les secteurs de la production d’énergie, notre division Liechti Engineering est le leader mondial du marché des solutions d’usinage sur cinq axes de profils pour l’industrie des turbines dans l’aérospatiale et la production d’énergie. Des solutions clés en main complètes depuis une source unique, qui vous aident à atteindre vos objectifs de production en termes de qualité et de quantité.

Application : disques aubagés

Produisez des rotors de moyenne à grande taille avec une seule configuration, et profitez de nos solutions clés en main. La finition ultra dynamique et le chargement ergonomique des pièces sont la clé de votre succès dans la fabrication de profils.

Application : aubes de turbines

Conçues pour la production de profils, avec une technologie d’usinage simultané à 5 axes, nos machines Turbomill bénéficient d’une vaste expérience de fabrication et d’une programmation CAM. Faites confiance à Liechti et à son équipe de spécialistes pour la production de composants de turbomachines, destinés à l’aérospatiale et à la production d’énergie.

TURBOSOFT plus

TURBOSOFT plus est un logiciel paramétrique interactif et graphique pour la modélisation et l’usinage efficaces d’aubes et disques aubagés monoblocs de turbines.

Veuillez accepter tous les cookies pour afficher le contenu externe.

Broches Step-Tec

Nos broches Step-Tec de haute qualité, fabriquées en Suisse, sont conçues et assemblées directement sur nos fraiseuses dans notre usine de Biel.

Veuillez accepter tous les cookies pour afficher le contenu externe.

Applications

Que ce soit pour la rectification, le fraisage ou le tournage, nos solutions et innovations sont prêtes à répondre à vos exigences.

Plates-formes de broches

Une gamme complète de broches motorisées CNC, avec la vitesse, la puissance, la performance et la dynamique requises par les fabricants de machines.

Compétences

Intégrant les meilleures pratiques de l’industrie 4.0 et des solutions intelligentes, Step-Tec offre une expertise exceptionnelle en matière de surveillance de broche.

Services

Tirant parti d’un réseau mondial de centres de réparation, Step-Tec vous aide et vous soutient, pour un service optimal.

Veuillez accepter tous les cookies pour afficher le contenu externe.

Efficacité énergétique

Avec une réduction de 7 à 17 % de la consommation d’énergie quotidienne par rapport à la génération précédente, notre nouvelle génération de machines de fraisage est prête pour l’avenir. Cette amélioration importante est possible grâce au système d’échappement très efficace qui réduit l’utilisation d’air comprimé, ainsi qu’au contrôle intelligent de la température qui compense les fluctuations de température.
