銑削

什麼是銑削？

銑削一種使用在製造和材料處理的高效加工，銑削還包括了從毛胚經由旋轉主軸的使用到研磨與去除材料到成品，達到所要的形狀與尺寸。是製造零組件具有絕佳準確度與表面粗糙度的首選技術。

為何選擇 GF Machining Solutions 銑削應用？

是以客戶為導向的立式銑床，GF Machining Solutions 三軸和五軸銑床機器系列，可加工多種複雜性零件。發掘我們的銑床！

客製

根據零件尺寸和重量提供不同的機器尺寸 確保客戶擁有正確的設備，符合其特定的加工要求

效能

加速度快、人體工學設計和出色的性能，我們的高速銑床廣受歡迎。

模組化

我們的自動化解決方案將我們的銑床完美地擴展。

Please accept all cookies to view the youtube video content.

Please accept all cookies to view the external content.

主要競爭優勢

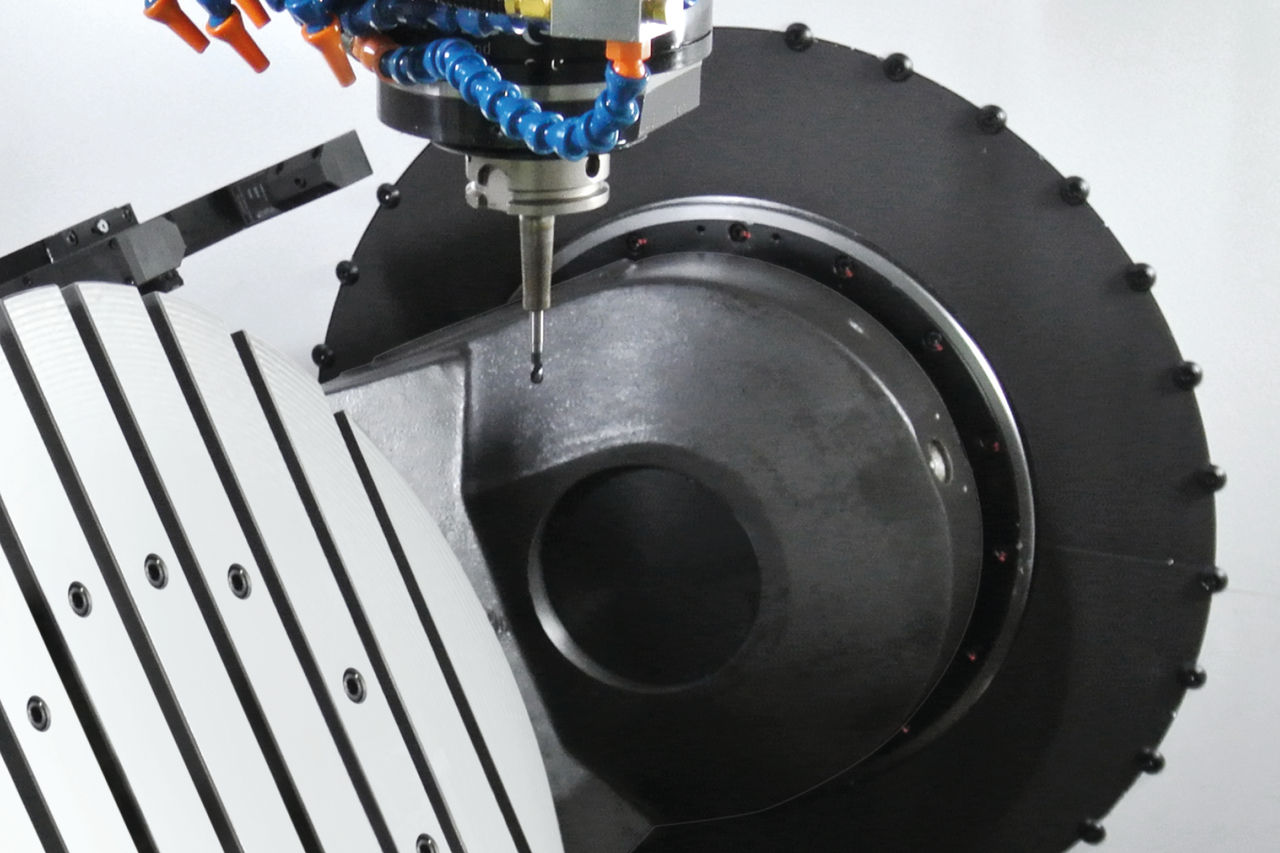

力距馬達

運轉無摩擦的力矩馬達使我們的銑床改善了製程穩定性、消除了震動並減少了磨損。易於進行複雜的 5 軸運動

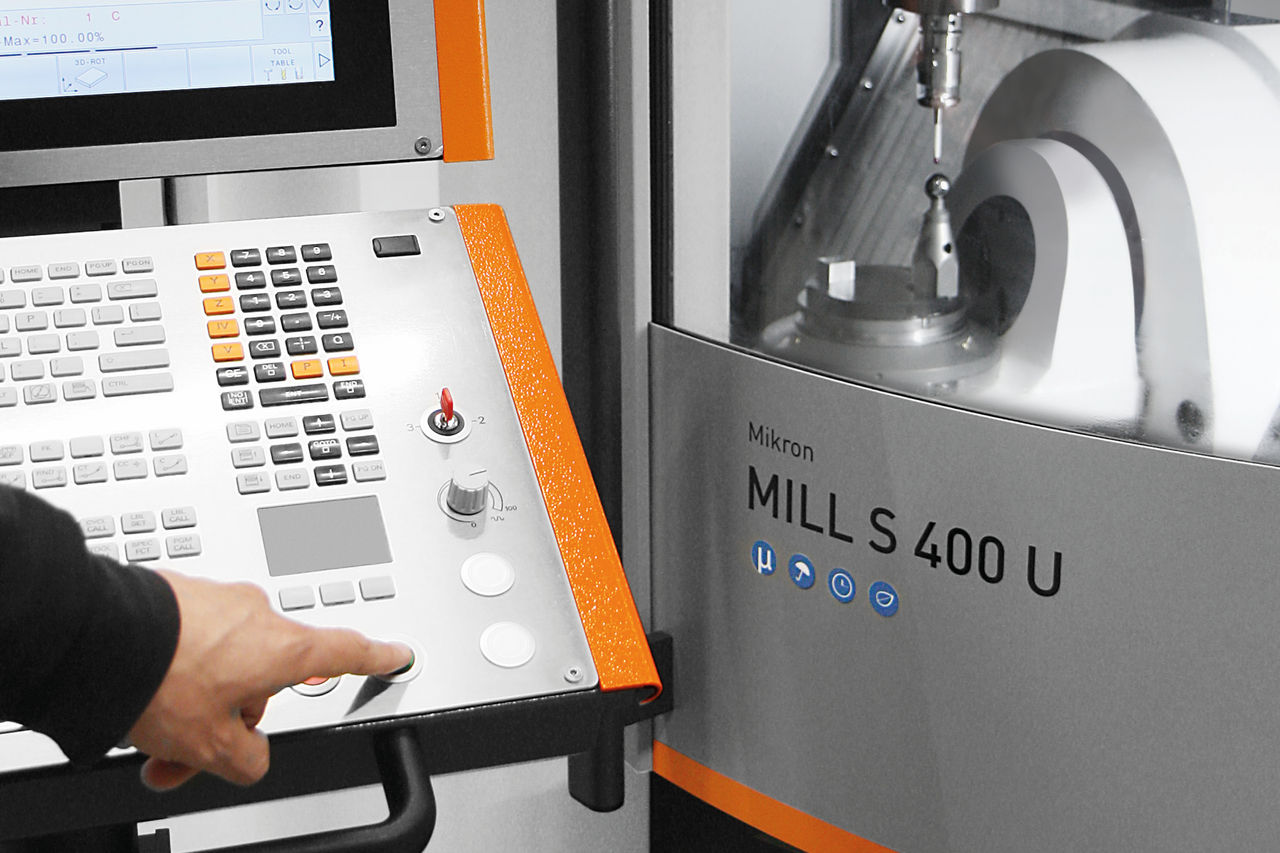

自動機器校準 (AMC)

AMC 結合先進的演算法和技術來優化校準程序，自動調整關鍵機器零組件，回復所需的精準度和準確性，進而降低人為疏失錯誤。

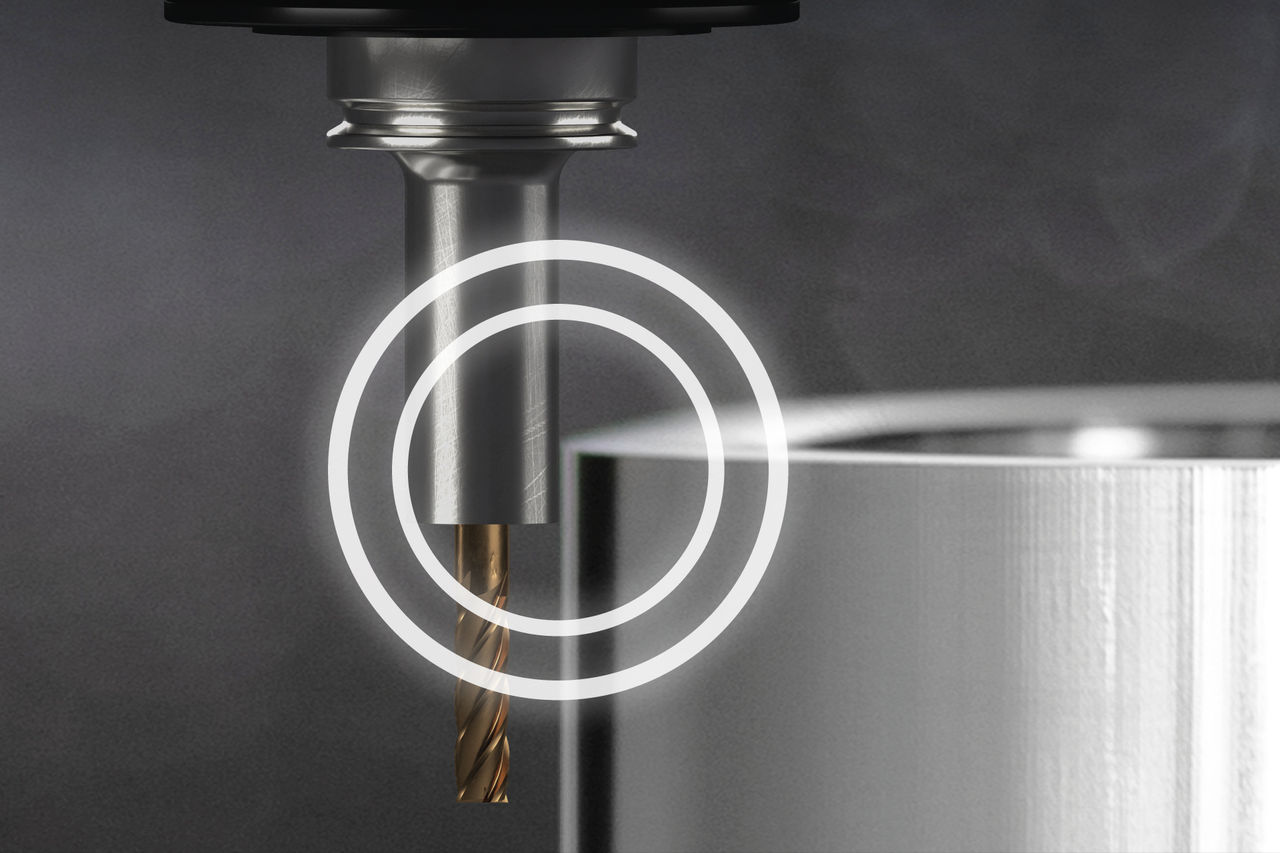

銑床主軸保護裝置 (MSP)

MSP 為主軸保護裝置，防止因撞擊而發生的嚴重損壞和停機時間。一旦偵測到碰撞，立即停止機器，將設備和生產所受到的撞擊影響降至最低。

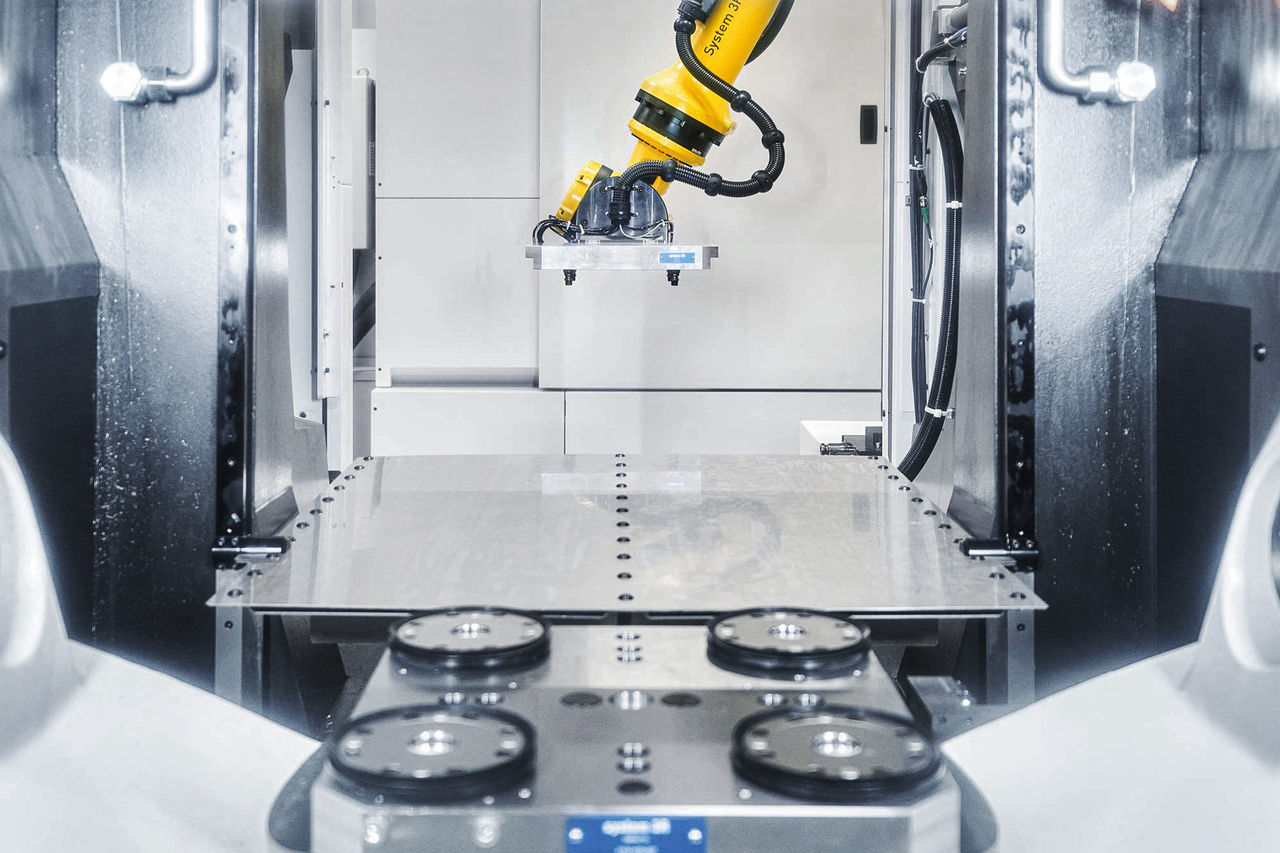

自動化

減少人工干預和停機時間，同時最佳化工作流程和生產力，我們的自動化解決方案將機器的實體佔地面積降至最低，節省廠房空間。

Please accept all cookies to view the external content.

觀看影片，了解我們的競爭優勢

AMC

Please accept all cookies to view the youtube video content.

Automation

Please accept all cookies to view the youtube video content.

MSP

Please accept all cookies to view the youtube video content.

Linear and torque motors

Please accept all cookies to view the youtube video content.

Please accept all cookies to view the external content.

機器系列概覽

Please accept all cookies to view the external content.

MILL S/X 系列

生產精度和品質

MILL P 500

可靠且卓越的效能

MILL P 900

引導您到頂尖地位

MILL E 系列

高效生產的普遍應用

MILL S/X U 系列

動態、精準，完美表面加工

MILL P U 系列

靈活應對未來

MILL E 500/700 U

釋放全部潛能

MILL E 1000/1400/1900 U

大型零件和模具的高效生產解決方案

我們的銑床系列

3 軸範圍
3 軸範圍
5 軸範圍
5 軸範圍

3 軸
0-500 kg 3 軸
500-1500 kg 5 軸
0-600 kg 5 軸
600-4000 kg

Please accept all cookies to view the external content.

從醫療產業的小型零件到航太應用的超大型零件加工，您都能找到完全符合工件需求的機床：

3 軸/0-500 kg
MILL X 400 – MILL S 500
MILL P 500 – MILL S 600
3 axis / 0-500 kg
XYZ (mm) / Feed rate (m/min)
3 axis / 0-500 kg XYZ (mm) / Feed rate (m/min)
MILL X 400 500 x 450 x 360 / 100
MILL S 500 500 x 450 x 360 / 61
MILL P 500
 500 x 450 x 350 / 30
MILL S 600 600 x 600 x 500 / 61

3 軸 / 500-1500 kg
MILL E 800 – MILL P 900
MILL S 800 – MILL E 1200
3 axis / 500-1500 kg
XYZ (mm) / Feed rate (m/min)
3 axis / 500-1500 kg XYZ (mm) / Feed rate (m/min)
MILL E 800 850 x 600 x 600 / 40
MILL P 900 900 x 600 x 450 / 30
MILL S 800 800 x 600 x 500 / 61
MILL E 1200 1250 x 600 x 600 / 40

5 軸 / 0-600 kg
MILL S 200 U - MILL S/X 600 U
MILL E 500 U - MILL P 500 U
5 axis / 0-600 kg
XYZ (mm) / Feed rate (m/min)
Swiveling (°)
5 axis / 0-600 kg XYZ (mm) / Feed rate (m/min)
Swiveling (°)
MILL S 200 U 160 x 160 x 200 / 42
+30°/-120
MILL S/X 400 U 500 x 450 x 360 / 61/100
+110/-110
MILL S/X 600 U 800 x 600 x 500 / 61/100
+30°/-110
MILL E 500 U 500 x 450 x 400 / 30
-65/+120
MILL E 700 U 700 x 600 x 500 / 30
-65/+120
MILL P 500 U 500 x 600 x 450 / 45 (61)
+91/-121

5 軸 / 600-4000 kg
MILL P 800 U - MILL E 1000 U
MILL E 1400 U - MILL E 1900 U
5 axis / 600-4000 kg
XYZ (mm) / Feed rate (m/min)
Swiveling (°)
5 axis / 600-4000 kg XYZ (mm) / Feed rate (m/min)
Swiveling (°)
MILL P 800 U 800 x 800 x 550 / 45 (61)
+91/-121
MILL E 1000 U 1000 x 1150 x 900 / 32
+16/-120
MILL E 1400 U 1380 x 1150 x 900 / 32
+16/-120
MILL E 1900 U 1880 x 1400 x 930 / 41
-20/+120

應用加工的可能性



Please accept all cookies to view the external content.

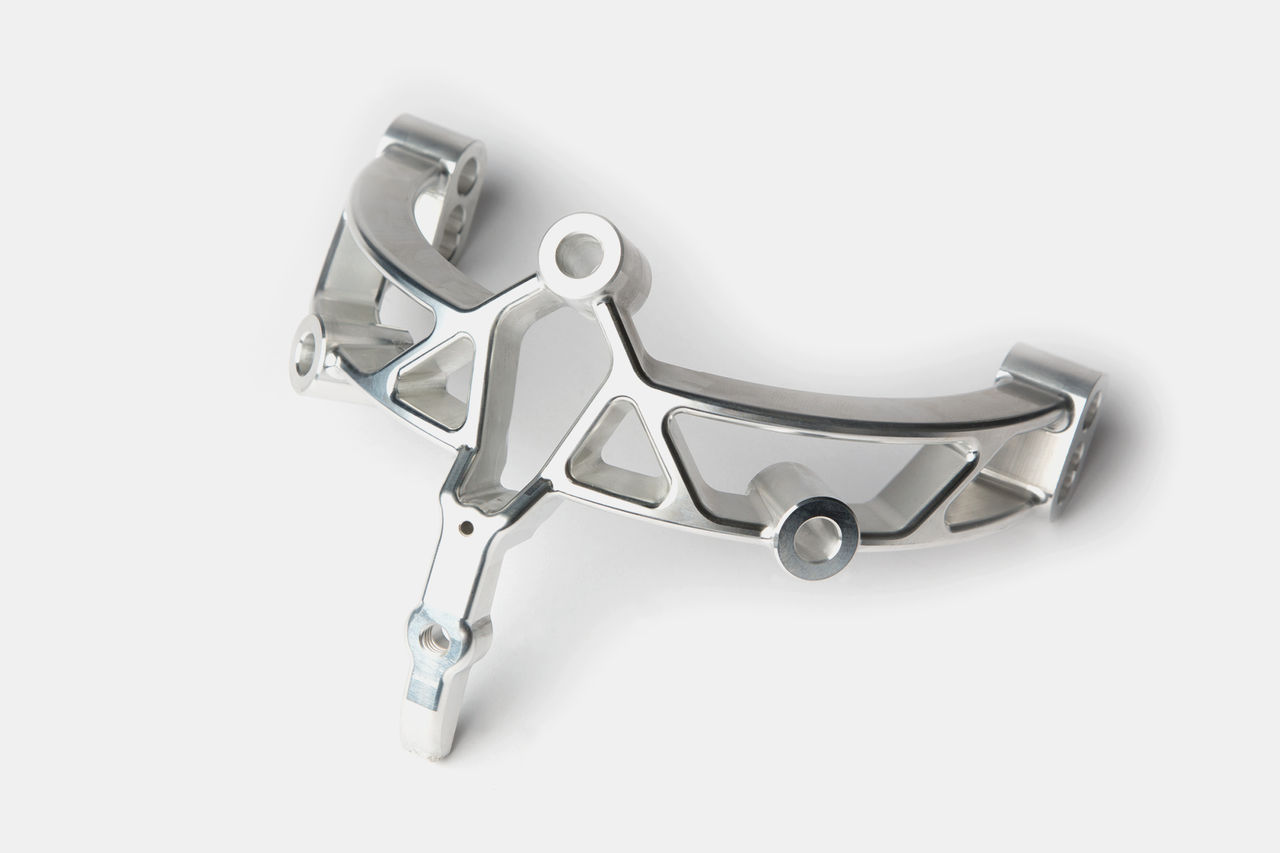

醫療

以專用的銑削解決方案，用生物相容性金屬製造醫療植體。使用自動化機器人和高速主軸進行五軸銑削，製造複雜和客製的牙橋和牙冠。

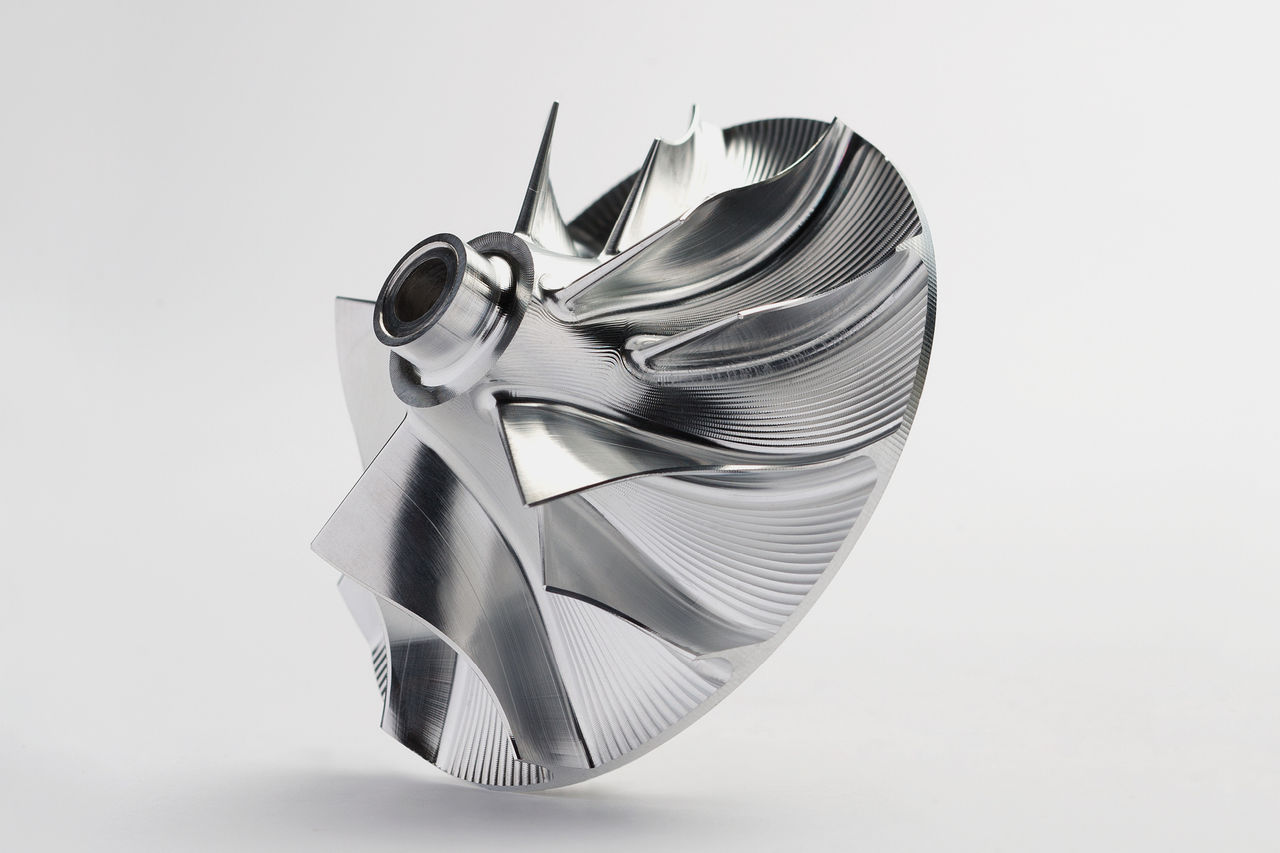

航太

無論是擴散器、葉輪、業盤、葉片或渦輪機，我們的銑床都能應付最困難的挑戰，以高精準度生產特殊的航太引擎零件。

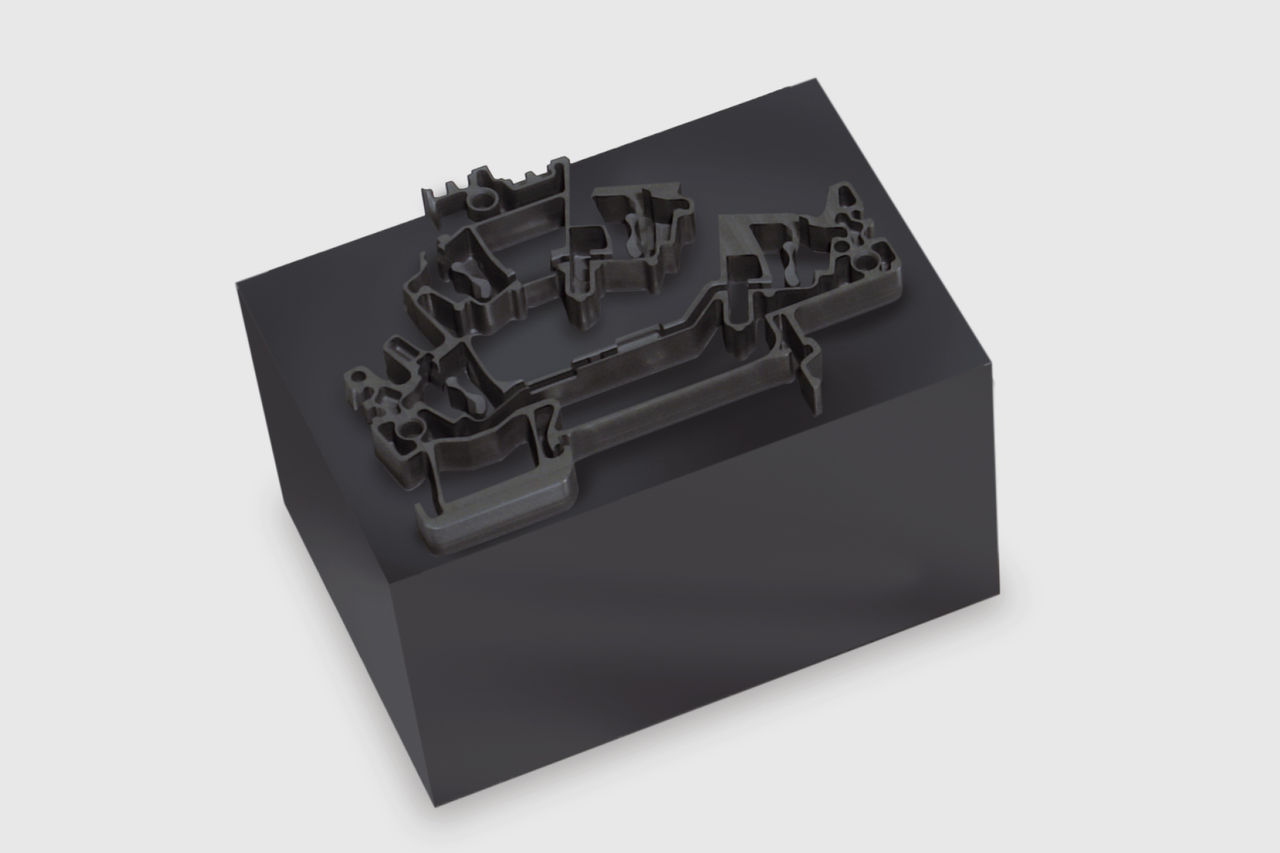

汽車

結合銑削和磨削的完整加工過程，為電子和塑膠汽車零件製造小型或大型模具，用於如動力系統、燃料電池和儀器面板等應用。

Please accept all cookies to view the external content.

Liechti Engineering

我們的 Liechti 工程部門為飛機引擎和能源產業提供解決方案，是在航太和發電產業五軸翼形件加工解決方案的全球市場領導者，。單一服務商的完整統包解決方案，協助您達成品質與數量的生產目標。

整體式葉盤應用

使用我們的整體解決方案，生產中型到大型產品只需一個單獨的設定。超動態精加工和人體工學的零件裝載是翼形製造成功的關鍵。

葉片加工應用

Turbomill 銑床是專為 5 軸同動加工技術的翼形件生產而設計，有豐富的製造經驗和 CAM 程式設計。Liechti - 一個專門生產航太和發電渦輪機械元件的專家團隊。

Turbosoft Plus

TURBOSOFT plus 是一款互動式、以圖形為導向的參數軟體產品，用於渦輪葉片和整體式葉盤的高效建模和加工。

Please accept all cookies to view the external content.

Step-Tec 主軸

瑞士製高品質的 Step-Tec 主軸是在貝爾工廠裡直接在銑床上設計與組裝。

Please accept all cookies to view the external content.

Step-Tec 主軸

產品應用

無論是研磨、銑削還是車削，我們的解決方案和創新技術隨時滿足您的需求。



主軸平台

全面性的 CNC 馬達主軸，具有機器製造商所需的速度、動力、效能和動態。



專門技術

Step-Tec 結合了工業 4.0 最佳實務和智慧解決方案，提供出色的主軸監控專業知識。



服務

Step-Tec 利用全球維修中心網路，幫助您並提供最佳服務來支援您。

Please accept all cookies to view the external content.

能源效率

與前一代相比，每日能源消耗減少了 7% 到 17%，新一代的銑床已為未來做好準備。由於高效率的排放系統減少壓縮空氣的使用，以及智慧型溫度控制補償任何溫度波動，實現了這項重要的改善。
